Обзор
рН-электроды серии НВ фирмы Honeywell предназначены для работы в условиях с высокими показателями температуры и давления, а также высоких и низких значениях рН. Электроды данной серии дополняют линейку рН электродов Honeywell таких как стеклянные электроды серии Meridian и нестеклянные электроды Durafet.

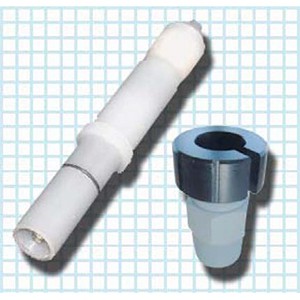

рН электрод НВ551:
- Является быстросменным датчиком
- Представляет собой электрод с внешним фиксирующим устройством, выполняющим защитную функцию и позволяющим быстро сменить рН-электрод при необходимости
- Предназначен для установки в пробоотборную линию или обводной контур
- Надежный, универсальный и простой в работе
- Совместим с большинством промышленных анализаторов и преобразователей
В основе принципа работы рН-электродов серии НВ фирмы Honeywell лежит запатентованная технология системы сравнения Axial Ion Path (дословно: «осевой путь ионов»).
Эта технология позволяет:
- предотвратить отравление датчика
- предотвратить внутренние протечки
- предотвратить внутренние закупоривания
- работать в экстремальных условиях (высокое давление и температура)
- увеличить надежность и срок службы в условиях как низких, так и высоких значений рН
Описание
рН-электроды НВ551 обеспечивают надежную комбинацию измерительного электрода и электрода сравнения вместе со встроенной автоматической компенсацией по температуре в одном коррозионно-устойчивом корпусе (материал корпуса выбирается заказчиком)
pH-электроды HB551 предназначены для такой установки в технологическую линию, которая позволяет быструю смену датчика. Электроды HB551 можно также использовать для погружного монтажа.
pH-электрод HB551 является быстросменным датчиком.
Электрод сравнения по технологии Axial Ion Path («Осевой путь ионов»)
Как и в других твердотельных электродах сравнения, в электродах серии НВ система сравнения выполнена в виде деревянных сегментов, пропитанных раствором KCl. Основной разницей между технологией Axial Ion Path и другими технологиями является использование пар формованных дисков вместо «классических» эпоксидных или герметичных барьеров. Когда торцы дисков правильно выставлены относительно друг друга, они образовывают между каждым из сегментов «осевой ионный путь» (Axial Ion Path), заполненный электролитом. Таким образом обеспечивается улучшенный обмен ионами раствора KCl между деревянными сегментами, а также удлиняется и усложняется и путь прохождения / попадания отравляющих веществ в электролит системы сравнения из измеряемой среды.
Конструктивно – это пористая поверхность, которая пропускает ионы между измеряемой средой и средой сравнения. Основной функцией является разрешение очень маленькому количеству KCl выщелачиваться из среды сравнения для создания мВ сигнала обеспечивающего рН измерения. Дополнительной функцией является удержание барьера между измеряемой средой и средой сравнения, тем самым обеспечивая
защиту среды сравнения от отравления или загрязнения.
Температурная компенсация
Температурная компенсация, как правило, является компонентом (термосопротивление, резистор или терморезистор) электрода, который создает сопротивление пропорциональное температуре измеряемой среды. Значение сопротивления используется анализатором для компенсации влияния температуры на измеренное значение. В обычных стеклянных электродах сенсор температуры размещен рядом с измерительным элементом для сокращения времени необходимого для определения температуры среды.
Электрод НВ551 имеет несколько вариантов температурных датчиков для обеспечения возможности подключения к различным приборам. Доступны следующие варианты:
- 8550 Ом (стандарт Honeywell)
- PT1000
- PT100 для высоких (до 125°С) температур
- PT1000 для высоких (до 125°С) температур
Электрод
|
Диапазон давления и температуры
|
CPCV (ХПВХ) и Полипропилен: 6.9 Бар, 100 °С
Kynar (фторопласт): 11.4 Бар, 140 °С
|
Рабочий диапазон
|
0-14 pH
|
Монтаж
|
Быстросменный монтаж в линию: Переходник с резьбой 1" MNPT для установки в технологическую или пробоотборную линию, или в систему автоматической промывки. Контргайка-фиксатор для быстрого удаления и замены рН-электрода.
Погружной монтаж: Резьба 3/4" MNPT в верхней части электрода для соединения с резьбой 3/4" FNPT муфты удлинительной трубы
|
Материл смачиваемых частей
|
Фторопласт (Kynar), CPCV (ХПВХ) и Полипропилен (Выбор материалов корпуса) Титан, Нержавеющая сталь 316, пористый тефлон, EPDM, Kalrez, Никель, Дерево и Стекло
|
Размеры
|
В зависимости от технических требований пользователя
|
Вес
|
Около 0,23 кг (0,5 фунта)
|
