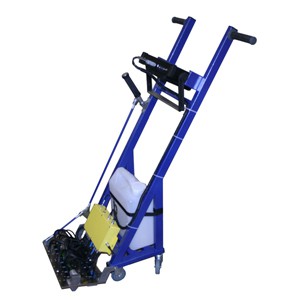

УКЛ-32 - механизированная установка контроля листового проката
|
Установка механизированного контроля УКЛ-32 предназначена для про-ведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.
Установка состоит из дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг |
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод сигналов в виде А-, С- скана
- Возможность автоматической калибровки на контроль листа заданной толщины
- Автоматический контроль акустического контакта
- Оценка размеров дефекта
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
- Электронный блок дефектоскопа УСД-60-8К со специализированным ПО
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Кабель "витая пара" - 2шт
- Ethernet hub (switch)
- 32-х канальное сканирующее устройство на магнитных колесах для контроля изделий толщиной
- Комплект ультразвуковых преобразователей
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
-
- Ширина акустического блока
- 300мм
- Минимальный шаг записи при сканировании
- 1 мм
- Максимальная толщина листа
- 400мм
- Максимальная скорость сканирования
- до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)
- Производительность
- до 500 м2/час
- Объем данных сканирования, запоминаемых в терминале
- 1 Гб
- Наличие электронных маркеров стыковки дефектограмм секторов
- есть
- Шероховатость поверхности изделия
- не хуже Rz80
- Эквивалентная площадь выявляемых отражателей
- не хуже 0,5см2
- Режим отображения оперативной информации
- А-скан, С-скан
- Результаты контроля
- дефектограмма изделия с привязкой к координатам, протокол контроля
-
- Диапазон рабочих температур
- от +5º C до +55° C (без применения низкотемпературных жидкостей)
- Размер (В x Ш x Д)
- 1400 мм x 400 мм x 400 мм
- Масса
- 15 кг
|
Спецификация ультразвукового дефектоскопа
ТипУСД-60-8КДисплейЦветной, TFT 640 х 480 точек Количество каналов контроля 32 ИнтерфейсEthernetЧастотный диапазон 0,5-15 МГцАмплитуда ЗИ
размах 100В
АккумуляторLi-ion 8 А/чВремя работы7 часов от аккумуляторов Внешнее питаниеблок питания от сети 220 В, 50Гц AC Напряжение питания18V/3,5A DC Диапазон рабочих температурот -30º C до +55° CРазмер (В x Ш x Д)190 мм x 285 мм x 50 ммМасса3,5 кг с аккумуляторами |
