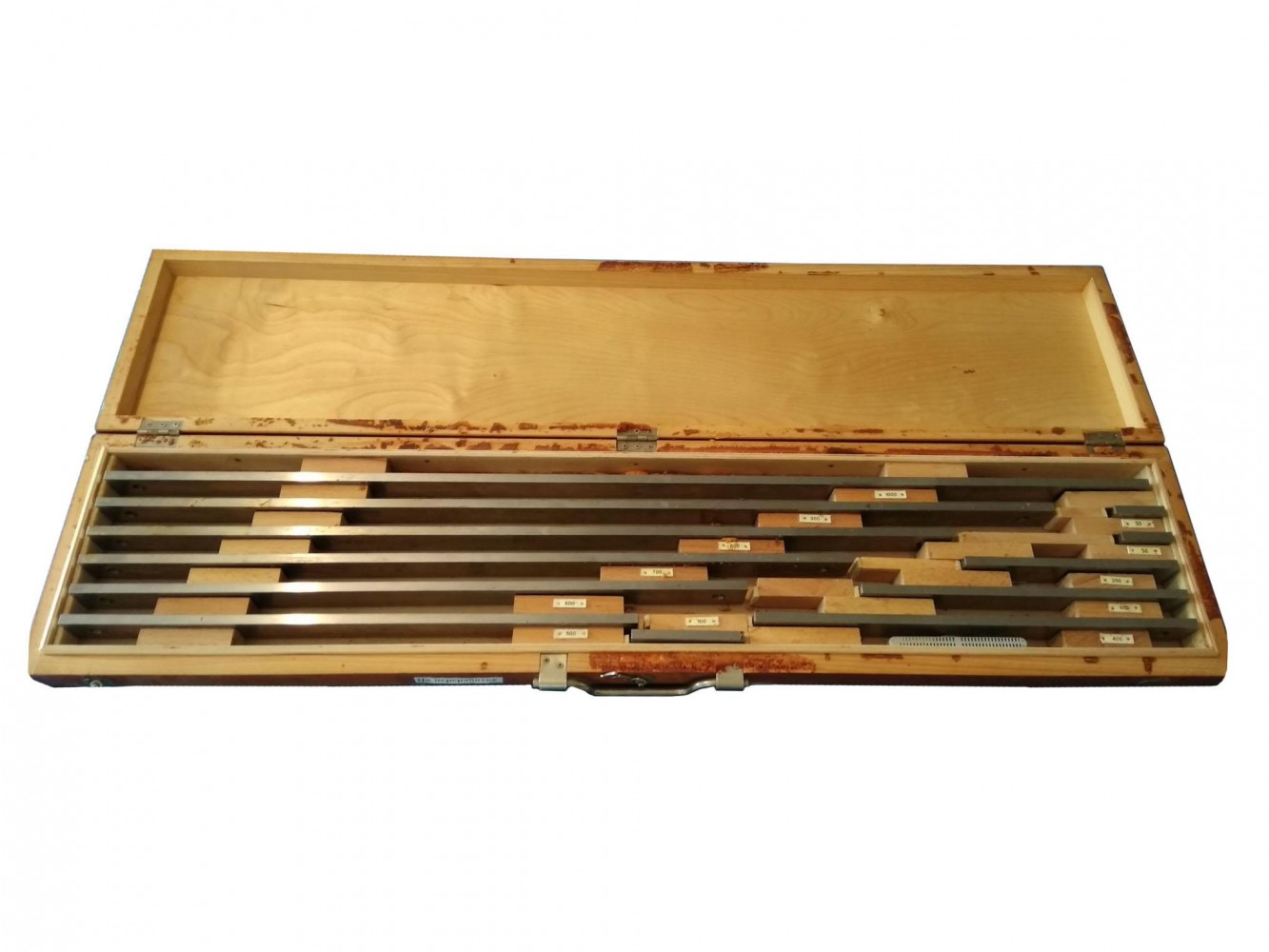

КМД№9 набор концевых мер длины плоскопараллельных предназначен для использования в качестве:
- рабочих мер для регулировки и настройки показывающих измерительных приборов и для непосредственного измерения линейных размеров промышленных изделий;
- образцовых мер для передачи размера единицы длины от первичного эталона концевым мерам меньшей точности и для поверки и градуировки измерительных приборов.
Наборы №9 концевых мер длины используются также для установки на размер и для проверки различного измерительного инструмента: регулируемых калибров, микрометрических и индикаторных нутромеров и т. п.
Сфера применения - машиностроение, приборостроение и другие отрасли промышленности.
Технические характеристики КМД №9:
Число мер в наборе - 12 шт.
Размеры мер - от 100 мм до 1000 мм.
Концевые меры имеют классы точности:
- в модификации 0-Н9 - 0;
- в модификации 1-Н9 - 1;
- в модификации 2-Н9 - 2;
- в модификации 3-Н9 - 3.
Класс точности набора КМД№9 определяется низшим классом отдельной меры, входящей в набор.
Материал изготовления - сталь.
Номинальные значения длины мер представлено в таблице:
Номинальные значения длины мер | Число мер | Градация мер |
от 100 мм до 1000 мм | 10 шт. | 100 мм |
50 мм (защитные) | 2 шт. | - |
Размеры поперечного сечения концевых мер (a×b) с набора КМД-9:
- a - от 34,7 мм до 35 мм;
- b - от 8,7 мм до 9 мм.
Допускаемые отклонения длины концевых мер от номинальной при температуре +20° С и отклонения от плоскопараллельности измерительных поверхностей представлено в таблице:
Номинальные значения длины концевых мер | Класс точности | |||
0 | 1 | 2 | 3 | |
Допускаемые отклонения длины от номинального значения | ||||
от 100 мм до 150 мм | ±0,4 мкм | ±0,8 мкм | ±1,66 мкм | ±3 мкм |
от 150 мм до 200 мм | ±0,5 мкм | ±1 мкм | ±2 мкм | ±4 мкм |
250 мм | ±0,6 мкм | ±1,2 мкм | ±2,4 мкм | ±5 мкм |
300 мм | ±0,7 мкм | ±1,4 мкм | ±2,8 мкм | ±6 мкм |
400 мм | ±0,9 мкм | ±1,8 мкм | ±3,6 мкм | ±7 мкм |
500 мм | ±1 мкм | ±2 мкм | ±4 мкм | ±8 мкм |
600 мм | ±1,3 мкм | ±2,5 мкм | ±5 мкм | ±10 мкм |
700 мм | ±1,5 мкм | ±3 мкм | ±6 мкм | ±11 мкм |
800 мм | ±1,6 мкм | ±3,2 мкм | ±6,5 мкм | ±13 мкм |
900 мм | ±1,8 мкм | ±3,6 мкм | ±7 мкм | ±14 мкм |
1000 мм | ±2 мкм | ±4 мкм | ±8 мкм | ±16 мкм |
Допускаемые отклонения от плоскопараллельности | ||||
от 100 мм до 150 мм | 0,14 мкм | 0,2 мкм | 0,4 мкм | 0,4 мкм |
от 150 мм до 200 мм | 0,16 мкм | 0,25 мкм | 0,4 мкм | 0,4 мкм |
250 мм | 0,16 мкм | 0,25 мкм | 0,45 мкм | 0,5 мкм |
300 мм | 0,18 мкм | 0,25 мкм | 0,5 мкм | 0,5 мкм |
400 мм | 0,2 мкм | 0,3 мкм | 0,5 мкм | 0,5 мкм |
500 мм | 0,25 мкм | 0,35 мкм | 0,5 мкм | 0,6 мкм |
600 мм | 0,25 мкм | 0,4 мкм | 0,7 мкм | 0,7 мкм |
700 мм | 0,3 мкм | 0,45 мкм | 0,7 мкм | 0,8 мкм |
800 мм | 0,3 мкм | 0,5 мкм | 0,8 мкм | 0,8 мкм |
900 мм | 0,35 мкм | 0,5 мкм | 0,9 мкм | 0,9 мкм |
1000 мм | 0,4 мкм | 0,6 мкм | 1 мкм | 1 мкм |
Притираемость измерительных поверхностей концевых мер набора №9 представлено в таблице:
Класс точности | Притираемость к нижним стеклянным плоским пластинам диаметром 60 мм | Притираемость друг к другу | |
из стали длиной от 0,6 мм до 100 мм | из твердого сплава длиной от 0,99 мм до 100 мм | ||
0 | без интерференционных полос и оттенков при наблюдении в белом свете | усиление сдвига - от 29,4 Н до 78,5 Н |
- |
1; 2; 3 | без интерференционных полос; допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | усиление сдвига - от 29,4 Н до 98,1 Н |
Допуск плоскостности стеклянных пластин:
- для класса точности 0 - 0,03 мкм;
- для классов точности 1, 2 и 3 - 0,1 мкм.
Параметр шероховатости измерительных поверхностей - 0,063 мкм.
Края измерительных поверхностей концевых мер:
- или закруглены до радиуса - не более 0,3 мм;
- или имеют фаски - не более 0,3 мм.
Допускаемая ширина пор на измерительных поверхностях КМД№9 из твердого сплава на расстоянии до 1 мм от центра измерительной поверхности и в угловых точках на расстоянии от 1 мм до 2 мм от нерабочих поверхностей мер:
- класса точности 0 - не более 120 мкм;
- классов точности 1, 2 и 3 - не более 200 мкм.
Степень пористости - не более 0,4%.
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1° С при температуре от +10° С до +30° С - от 10,5 мкм до 12,5 мкм.
Твердость измерительных поверхностей концевых мер из стали - не менее 800 HV.
Изменение длины концевых мер в течение года вследствие нестабильности материала, где L длина меры в мм:
- для класса точности 0 - 0,02 мкм+0,0005·L;
- для классов точности 1, 2 и 3 - 0,05 мкм+0,001·L.
Допуск перпендикулярности нерабочих поверхностей плоскопараллельных концевых мер длины набора №9 относительно измерительных поверхностей - 110 мкм.
На нерабочих поверхностях концевых мер номинальной длиной более 100 мм нанесены штрихи на расстоянии - 0,211·L от концов меры.
Форма концевых мер длины - прямоугольный параллелепипед с двумя плоскими взаимно параллельными измерительными поверхностями.
