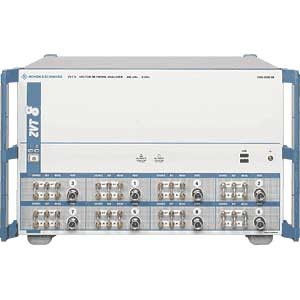

R&S®ZVT8/ZVT20 – первый в мире анализатор электрических цепей в диапазоне до 8/20 ГГц, содержащий до восьми/шести измерительных портов. Каждый порт оснащен рефлектометром, состоящим из КСВН-моста, измерительного и эталонного приемников. Каждая пара рефлектометров оборудована независимым генератором. Таким образом, прибор R&S®ZVT8/ZVT20 обладает превосходными характеристиками анализатора цепей для работы с двухпортовыми и многопортовыми устройствами, независимо от количества измерительных портов. Анализатор обеспечивает выдающиеся рабочие характеристики по критериям стабильности, воспроизводимости, точности, времени измерения, выходного уровня, чувствительности и динамического диапазона.
Свойства
Технические характеристики
Количество измерительных портов |
от 2 до 8 (R&S®ZVT8) |
|
Диапазон частот |
от 300 кГц до 8 ГГц (R&S®ZVT8) |
|
Время измерения одной точки |
|
|
|
при полосе ПЧ 1 МГц |
<3,5 мкс |
|
при полосе ПЧ 5 МГц |
<2,0 мкс |
Интервал дискретизации одной точки |
|
|
|
при полосе ПЧ 1 МГц |
1,8 мкс |
|
при полосе ПЧ 5 МГц (с опциейR&S® ZVA-K17) |
430 нс |
Время измерения (201 точка) |
4,5 мс |
|
Время передачи данных (201 точка) |
|
|
|
По шине IEC/IEEE |
<2,9 мс |
|
По локальной сети 100 Мбит/с по протоколуVX11 |
<1,3 мс |
|
По локальной сети 100 Мбит/с по протоколуRSIB |
<0,7 мс |
Время переключения |
|
|
|
Между каналами |
<1 мс |
|
Между наборами данных |
<10 мс |
Динамический диапазон в полосе измерения 10 Гц, между измерительными портами |
128 дБ, тип. 138 дБ (R&S®ZVT8) |
|
Выходная мощность измерительного порта |
>13 дБмВт, тип. 15 дБмВт |
|
Диапазон развертки по мощности |
>50 дБ, тип. до 60 дБ |
|
Полоса ПЧ |
|
|
|
Стандартная |
от 1 Гц до 1 МГц |
|
С опцией R&S®ZVA-K17 |
5 МГц (10 МГц с ограничениями) |
|
С опцией R&S®ZVA-K7 |
10 МГц (30 МГц с ограничениями) |
Количество каналов, диаграмм, кривых |
>100 для каждого |
|
Количество точек на кривую |
от 1 до 60001 |
|
Операционная система |
Windows XP Embedded |
