Технические характеристики регистратора качества электроэнергии Fluke 1743:
Параметры | Значения | |
Измерение напряжения и тока | ||
Входное напряжение | Входной диапазон VI P-N | Не более 480 В переменного тока |
Входной диапазон VI P-P | Не более 830 В переменного тока | |
Макс. напряжение перегрузки | 1,2 В | |
Выбор входного диапазона | Программирование задания | |
Разъемы | P-P или P-N, одно- или трехфазное | |
Номинальное напряжение VN | <= 999 кВ с силовыми трансформаторами и коэффициентом трансформации | |
Входное сопротивление | Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм | |
Внутренняя ошибка | 0,1 % от значения напряжения | |
Трансформатор напряжения | Коэффициент: <999 кВ /ВI | |
Выбор нормы | Программирование задания | |
Токовый вход с гибкими проводниками | Входные диапазоны II L1 или A, L2 или B, L3 или C, N | 15 А / 150 А / 1500 А / 3000 А перем. тока |
Диапазон измерения | 0,75 А … 3000 А перем. тока | |
Внутренняя ошибка | < 2 % от II | |
Воздействие расположения | Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм | |
Влияние поля рассеяния | < ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм | |
Температурный коэффициент | < 0,05 % / K | |
Текущий трансформатор | Коэффициент <= 999 кА / II | |
Выбор диапазона | Программирование задания | |
Связь | 3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем | |
Входной ток для зажима | Входные диапазоны II L1 или A, L2 или B, L3 или C, N | 0,5 В номинальное (для II) 1,4 Vпик |
Внутренняя погрешность | < 0,3 % от II | |
Макс. перегрузка | 10 В перем. тока | |
Входное сопротивление | Прибл. 8,2 кОм | |
Текущий трансформатор | Коэффициент сопр.<= 999 кА / II | |
Системы электропитания | Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой | |
Регистратор | ||
Сетевой адаптер | Функциональный диапазон | От 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц |
От 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T | ||
Потребление электроэнергии | 5 Вт | |
Продолжительность работы от источника бесперебойного питания | 3 сек | |
Экран, индикаторы | Светодиодные индикаторы состояния и уровней напряжения | |
Память | Флэш-память-EPROM объемом 8 МБ | |
Интервалы | Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. | |
Функция P > 30000 интервалов для периода > 212 дней с интервалом 10мин | ||
Таблица регистрации событий | > 13000 | |
Модель памяти | Линейная, циклическая |
Общие характеристики регистратора качества электроэнергии Fluke 1743:
Измерение | Преобразователь температуры A/D | 16 бит, частота выборки: 10,24 кГц |
Фильтр НЧ фильтрации | FIR-фильтр, fc =4,9 кГц | |
Частота, чувствительность | Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц | |
Длина интервала | 1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут | |
Усредненное время для мин/макс значений | ½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с | |
Временная ось | Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K | |
Электропитание | 88 -660 В переменного тока | |
Электробезопасность | Класс C2 согласно IEC 60654-1 | |
Корпус | Полная изоляция корпуса и принадлежностей | |
Рабочая температура | От 0 °C до 35°C | |
Относительная влажность | Класс C2 согласно IEC 60654-1 | |
Интерфейс | RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь | |
Габариты (ВхШхД) | 170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма) | |
Вес | Около 2 кг | |
Исходная погрешность | Относится к эталонным условиям и имеет срок гарантии два года | |
Гарантия | 2 года |
№ | Наименование | Количество |
1. | Прибор | 1 |
2. | Гибкий зонд 15/150/1500/3000 A с 2 метрами кабеля | 4 |
3. | CD-ROM c ПО PQ Log | 1 |
4. | RS-232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS-232-USB) | 1 |
5. | Тестовые отведения для напряжения и электропитания | 1 |
6. | Черный зажим типа "дельфин" | 1 |
7. | Набор локализации цвета | 1 |
8. | Сумка для переноски | 1 |
9. | Сертификат об испытаниях со значениями измерений | 1 |
10. | Отпечатанное руководство на английском | 1 |
11. | Многоязыковой компакт диск с руководством пользователя | 1 |

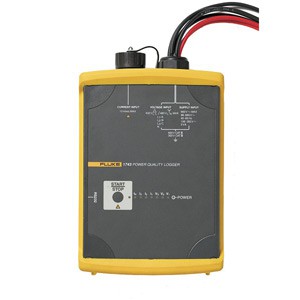

Fluke 1743 Регистратор качества электроэнергии Memobox, трехфазный |
