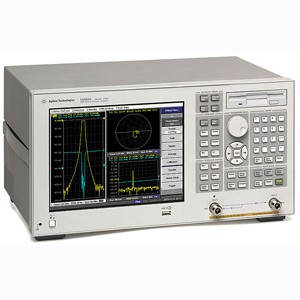

E5061A Agilent анализатор электрических цепей
- Новый стандарт компании Agilent для экономичного анализа ВЧ цепей!
- Модели анализаторов цепей с диапазоном частот от 300 кГц до 1,5 ГГц
- Различные варианты измерительных блоков (передача/отражение или S-параметры)
- Импеданс порта 50 или 75 Ом
- Определение местоположения неоднородностей в кабелях
- Электронная калибровка (ECal)
- 10,4-дюймовый ЖК индикатор
- Множество функций свипирования и анализа результатов
- Многоканальное отображение результатов измерения
- Малая занимаемая площадь (глубина 360 мм)
Базовые функции по приемлемой цене
- Большой (10,4-дюймовый) цветной ЖК-индикатор чётко отображает результаты измерения с требуемыми параметрами.
- Развитые функции анализа повышают производительность
- Допусковый контроль с ограничительными линиями способствует получению достоверных результатов испытания
- Определение местоположения неоднородностей/анализ структурированных потерь на отражение (дополнительная функция) упрощает исследование кабелей
- Множество функций свипирования для эффективного анализа.
- Свипирование по мощности и три вида свипирования по частоте (линейное/логарифмическое/ сегментированное)
- Многоканальное отображение результатов измерения (4 измерительных канала/ 4 графика в канале) ускоряет исследование устройства и позволяет наблюдать все четыре S-параметра четырёхполюсника одновременно.
- Интерфейс Windows® при использовании варианта комплектации с сенсорным экраном позволяет выполнять интуитивно-понятные операции
- Простой в использовании интерфейс пользователя облегчает выполнение задач
- Меньшая глубина прибора (360 мм) оставляет больше места на стеллаже.
- Запоминание/вызов (на/из НГМД или НЖМД) уменьшает время настройки прибора.
- Предусмотрена возможность быстрого переключения измерительных конфигураций путём вызова из памяти состояния прибора.
- Встроенная функция программирования на языке VBA упрощает процесс проведения сложных измерений и уменьшает число ошибок оператора.
- Предусмотрена возможность автоматизации выполнения стандартных измерительных процедур и создания графического интерфейса пользователя, специально приспособленного для Ваших измерительных задач.
- Различные варианты измерительных блоков позволяет удовлетворять конкретные потребности пользователей
- Передача/отражение или S-параметры
- Импеданс порта 50 Ом или 75 Ом
- Модуль электронной калибровки (ECal) (вариант комплектации), требующий только одного подсоединения, ускоряет и упрощает процесс калибровки.
- Диапазон частот от 300 кГц до 1, 5 ГГц
- Измерительный блок T/R или S-параметры
- Макс. выходная мощность порта 10 дБм
- Импеданс порта 50 или 75 Ом
- Полоса ПЧ от 10 Гц до 30 кГц (с шагом 1; 3)
- Число точек от 2 до 1601
- Динамический диапазон системы 115 дБ, полоса ПЧ = 10 Гц(от 300 кГц до 3 ГГц)
- Уровень зашумленности графика 0, 005 дБ СКЗ, полоса ПЧ = 3 кГц(от 1 МГц до 3 ГГц)
