Измерение | MRU-20 | TE-30 | MRU-120 | MRU-200 |
---|---|---|---|---|
2p/Rcont | +/+ | +/+ | +/+ | +/+ |
3p | + | + | + | + |
3p+клещи | - | +* | + | + |
4p | - | + | + | + |
ρ | - | +* | + | + |
Клещи+клещи | - | +* | +* | +* |
4p импульс | - | - | - | + |
I утечки | - | - | - | + |
Память/ПК | - | + | + USB |
+ USB |
* Требуется дополнительная комплектация

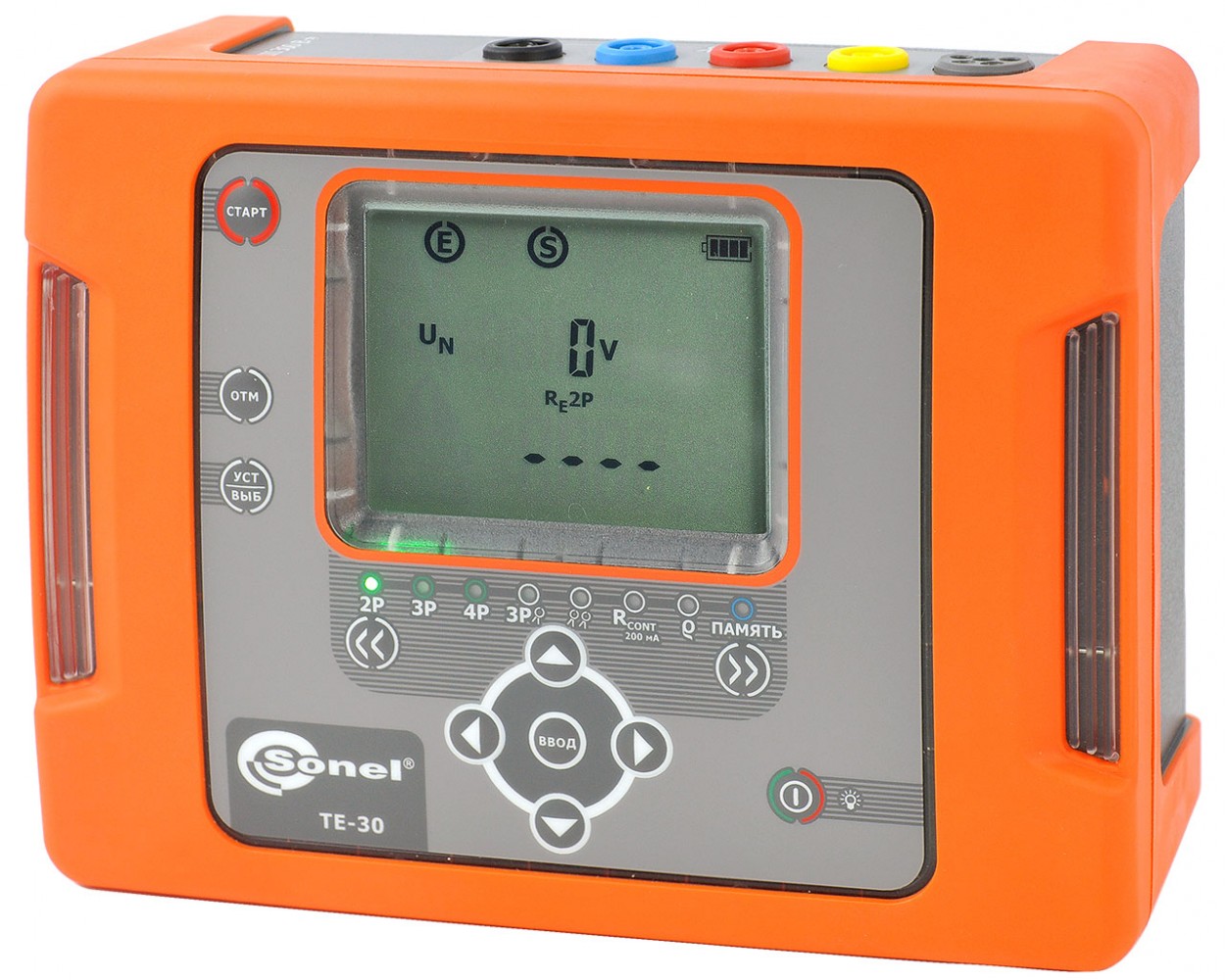

TE-30 — портативный измеритель параметров заземляющих устройств, произведенный в России.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор произведен в России и адаптирован под суровые климатические условия: от -20°C до +50°C.
В случае разрядки аккумуляторной батареи, измеритель можно зарядить от автомобильного прикуривателя (внешнего аккумулятора 12 В) или проводить измерения просто подключившись к сети 220-230 В.
Гарантия: 36 месяцев
Номер в Госреестре: 66500-17
Класс защиты: CAT III 300В
Температурный диапазон: -20...+50°C
Габариты ШxВxГ: 200x150x74 мм
Масса: 1,2 кг
Индекс: WMRUTЕ30
Количество | Индекс | |
---|---|---|
Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
Зонд измерительный для забивки в грунт 30 см | 2 | WASONG30 |
Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
Кабель сетевой | 1 | WAPRZLAD230 |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
Провод измерительный 2,2 м с разъемами «банан» черный | 1 | WAPRZ2X2BLBB |
Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 | WAPRZ025REBBSZ |
Провод измерительный 50 м на катушке с разъемами «банан» желтый | 1 | WAPRZ050YEBBSZ |
Футляр L10 | 1 | WAFUTL10 |
Индекс | |
---|---|
Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
Зонд измерительный для забивки в грунт 80 см | WASONG80 |
Катушка для намотки измерительного провода | WAPOZSZP1 |
Клещи измерительные C-3 | WACEGC3OKR |
Клещи передающие N-1 | WACEGN1BB |
Провод измерительный 25 м на катушке с разъёмами «банан» голубой | WAPRZ025BUBBSZ |
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
Футляр для двух зондов 80 см | WAFUTL3 |
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0...100 В | 1 В | ± (10% и. в. + 1 е. м. р.) |
Измерение сопротивления проводников и выравнивания потенциалов (2p)
Диапазон измерения согласно IEC 61557-4: 0,13 Ом...1999 Ом
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0,00...9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
10,0...99,9 Ом | 0,1 Ом | |
100...1999 Ом | 1 Ом |
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно IEC 61557-5: 0,53 Ом...9999 кОм (для 50 В)
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...1999 Ом | 1 Ом | ± 5% и.в. |
2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0,00...19,99 Ом | 0,01 Ом | ± (3% и. в. + 3 е. м. р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...1999 Ом | 1 Ом | ± 5% и.в. |
2000...9999 Ом | 1 Ом | ± 8% и.в. |
Измерение сопротивления заземляющих устройств методом двух клещей
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 8 е. м. р.) |
20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0,0...199,9⋅м | 0,1 Ом⋅м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
200...1999 Ом ⋅м | 1 Ом⋅м | |
2,00...19,99 кОм ⋅ м | 0,01 кОм⋅м | |
20,0...99,9 кОм⋅м | 0,1 кОм⋅м | |
100...999 кОм⋅м | 1 кОм⋅м |
Измерение сопротивления измерительных зондов
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
1,00...9,99 кОм | 1 кОм | |
10,0...19,9 кОм | 0,1 кОм |
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
Категория безопасности | III 300В согласно EN 61010-1 |
Степень защиты корпуса PN-EN 60529 | IP65 |
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом |
Измерительное напряжение для 3p, 4p | 25 или 50 В |
Измерительный ток 3p, 4p | >200 мA |
Максимальное сопротивление измерительных зондов | 20 кОм |
Индикация тока помех (клещи) | ≤0,5 мA |
Питание измерителя | пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц |
Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
Длительность измерения сопротивления для метода 2p | <4 секунд |
Длительность измерения для остальных методов | <8 секунд |
Габаритные размеры | 200 x 150 x 74 мм |
Масса измерителя | приблизительно 1,2 кг |
Рабочая температура | -20..+50°C |
Температура зарядки аккумуляторов | +10..+40°C |
Количество |
|
Зажим «Крокодил» изолированный черный K01 |
1 |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
1 |
Зонд измерительный для забивки в грунт 30 см |
2 |
Зонд острый с разъёмом «банан» красный |
1 |
Кабель последовательного интерфейса USB |
1 |
Кабель сетевой |
1 |
Провод измерительный 1,2 м с разъемами «банан» красный |
1 |
Провод измерительный 2,2 м с разъемами «банан» черный |
1 |
Провод измерительный 25 м на катушке с разъемами «банан» красный |
1 |
Провод измерительный 50 м на катушке с разъемами «банан» желтый |
1 |
Футляр L10 |
1 |
