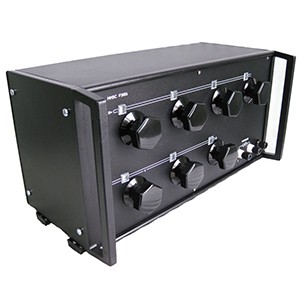

Предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.
Обеспечивает установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом.
Класс точности 0,005
Меры Р3026/2 электрического сопротивления постоянного тока многозначные (ММЭС) класса точности 0,005 предназначены для использования в качестве регулируемой меры сопротивления в цепях постоянного тока. ММЭС, предназначенные для поставки в районы с тропическим климатом, должны иметь обозначения: Р3026-1 04.1*; Р3026-2 04.1*.
Технические данные
ММЭС Р3026/2 предназначены для эксплуатации при условиях, указанных в табл.1.
Таблица 1
Обозначение ММЭС | Условия применения | |||
Нормальные | Рабочие | |||
Температура, °С | Относительная влажность, % | Температура, °С | Относительная влажность, % | |
Р3026/2 | 20±0,5 | 60±20 | 20±5 | От 25 до 80 в рабочем диапазоне температур |
ММЭС Р3026/2 обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 до 111111,1 Ом.
Класс точности ММЭС Р3026/2:
Р3026-2 - 0,005/1,5·10-6; в одном конструктивном исполнении.
Состав декад, Ом:
1 декада - 10x10000
2 декада - 10x1000
3 декада - 10x100
4 декада - 10x10
5 декада - 10x1
6 декада - 10x0,1
7 декада - 10x0,01
Значения номинальной и максимальной мощности рассеивания на ступень 1-ой...5-ой декад приведены в табл.2.
Таблица 2.
Наименование характеристики |
Значение |
Сопротивление ступени, Ом | От 10000 до 1 |
Номинальная мощность рассеивания на ступень | 0,01Вт |
Максимальная мощность рассеивания на ступень | 0,05 Вт |
Номинальная мощность рассеивания для декад 10x0,1 и 10x0,01 ММЭС Р3026/2 всех классов точности равна 0,01Вт, а максимальная - 0,1Вт. Среднее значение начального сопротивления R0ММЭС Р3026-2, т.е. сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом не превышает 0,01 Ом. Вариация начального сопротивления ΔR0 не превышает 0,001 Ом. Термоконтактная э.д.с. в измерительной цепи ненагруженной ММЭС Р3026/2 при нормальных условиях применения и установке всех декад ММЭС Р3026/2 на нули не превышает 5 мкВ. Нормируемые значения сопротивления изоляции и электрической прочности изоляции ММЭС Р3026/2 приведены в табл.3.
Таблица 3.
Проверяемая цепь | Обозначение ММЭС | Точка подключения | Нормируемое значение | ||
первая | Вторая | Сопротив- ление изоляции, Ом, не менее |
Испытате- льное напряжение, кВ |
||
Р3026/2 | Соединенные накоротко зажимы «111111,1 Ом» | Зажим «╧» | 2 ·1010 | 1,5 |
Предел допускаемого отклонения δ действительного значения сопротивления ММЄС в процентах от номинального определяют по формуле:
(2.1)
где R - номинальное значение включенного сопротивления, Ом.
Допускаемое изменение сопротивления ММЭС Р3026/2 δн в процентах за год (нестабильность) не превышает значений, определенных по формулам, приведенным в табл.4.
Таблица 4.
Обозначение ММЭС | Формула |
Р3026/2 |
где R – номинальное значение включенного сопротивления, Ом.
Предел допускаемой дополнительной погрешности δt ММЭС Р3026/2, выраженный в процентах от номинального значения включенного сопротивления, при изменениях мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установления состояния теплового равновесия, равен значениям, определенным по формулам табл. 4.
Предел допускаемой дополнительной погрешности ММЭС Р3026/2, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения, численно равен значению, определенному по формулам табл.4.
Габаритные размеры ММЭС Р3026/2 не более 485x250x240 мм.
Масса ММЭС Р3026/2 не превышает 11 кг.
