Предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Номинальное сопротивление 107Ом, 106Ом, 105Ом, 104Ом
Число декад: 4
Номинальная и максимальная мощность рассеивания на одну ступень (при сопротивлении до 105Ом), Вт: 0,05
Класс точности: 0,05

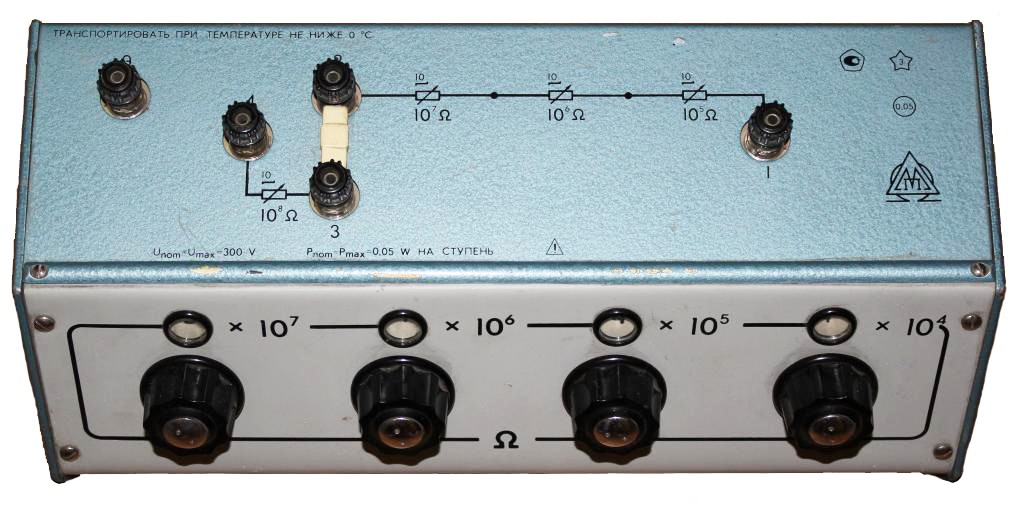

Магазины сопротивления Р4002 измерительные предназначены для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Рабочие условия применения:
температура окружающего воздуха (20±10) °С, (293±10) К;
относительная влажность воздуха 25-80 % в рабочем диапазоне температур;
атмосферное давление 86-106 кПа (650-800 мм рт. ст.).
Магазин относится к восстанавливаемым изделиям.
Допускаемое отклонение действительного значения сопротивления магазина Р4002 от номинального (в процентах) не превышает значения класса точности (указано выше) при указанных ниже нормальных условиях применения: температура окружающего воздуха (20±1) °С, (293±1 ) К; относительная влажность воздуха (60±20) %; атмосферное давление (100±4) кПа, (750±30) мм рт. ст. ; ток постоянный; мощность рассеивания или напряжение не выше номинальных (указ. выше) Придел допускаемой дополнительной погрешности магазина Р4002, вызванный изменением температуры окружающего воздуха, между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, должен быть равен ±0,05 %.
Наработка на отказ магазина Р4002 в рабочих условиях применения не менее 10750 ч.
Средний срок службы не менее 8 лет.
Вероятность работы без метрологических отказов за межповерочный интервал, равный 3 годам, не менее 0,9.
Основные параметры магазина Р4002: |
|
класс точности |
0,05 |
число декад |
4 |
номинальное сопротивление одной ступени, Ом |
107Ом, 106Ом, 105Ом, 104Ом |
номинальная и максимальная мощность рассеивания на одну ступень (при сопротивлении до 105Ом), Вт |
0,05 |
номинальное и максимальное напряжение на магазине при включении не менее одной ступени декады |
0,3 |
электрическое сопротивление изоляции между корпусом и электрическими цепями магазина в рабочих условиях применения, Ом, не менее для декады |
|
"Х107" |
2 х 1012 |
для декад "Х106", "Х105", "Х104" |
2 х 1011 |
электрическая прочность изоляции испытана напряжением, кВ |
3 |
число ступеней в декаде |
10 |
габаритные размеры, мм, не более |
390х190х180 |
масса, кг, не более |
4 |
ОКП |
42 2513 0061 00 |
