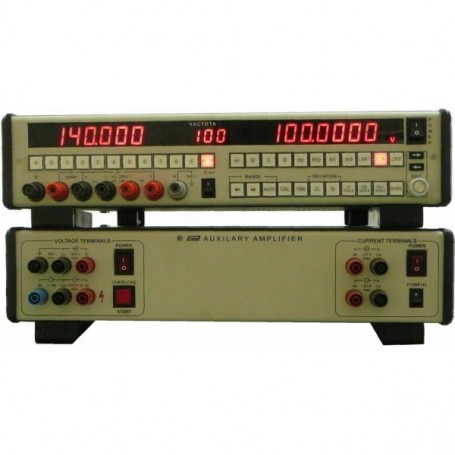

Н4-16 калибратор многофункциональный предназначен для реализации режимов калибратора постоянного и переменного напряжения, тока и декадного ряда сопротивлений от 1 до 108.
Калибраторы Н4-16 содержат в комплекте блок усиления Н4-17БУ.
Технические характеристики Н4-16:
Диапазон рабочих напряжений:
- обычный - не более 200 В;
- расширяемый блоком усиления - не более 1000 В.
Диапазон рабочих токов:
- обычный - не более 2 A;
- расширяемый Н4-17БУ - не более 20 А.
Воспроизведение напряжения постоянного тока калибратора:
Диапазон устанавливаемых напряжений - от 0,1 мВ до 1000 В.
Пределы напряжения Un - 0,2 В; 2 В; 20 В; 200 В; 1000 В.
Максимальный ток нагрузки Н4-16 - не более 22 мА.
Выходное сопротивление - не более 20±0,2 Ом.
Температурный коэффициент напряжения - не более 0,00033%/º С.
Воспроизведение силы постоянного тока калибратора:
Диапазон устанавливаемых токов - от 1 нА до 21 A.
Пределы силы постоянного тока In - 2 мА; 20 мА; 200 мА; 2000 мА; 20 А.
Напряжение на нагрузке - не более 6 В.
Выходное сопротивление - не менее 500 МОм.
Температурная погрешность - не более 0,00275%/º С.
Предел допускаемой основной погрешности - не более ±(0,025%I+0,0025%In).
Воспроизведение напряжения переменного тока калибратора:
Диапазон устанавливаемых напряжений - от 50 мВ до 710 В.
Частотный диапазон:
- на пределе 1000 В - от 0,1 Гц до 30 кГц;
- на пределах 0,2 В; 2 В; 20 В и 200 В - от 0,1 Гц до 100 кГц.
Диапазон напряжения Un - от 0,05 мВ до 710 В.
Предел допускаемой основной погрешности - не более ±(0,05%U+0,005%Un).
Пределы и погрешность установки частоты Н4-16:
- диапазон - от 0,1 Гц до 100 кГц;
- дискретность - не более 1 кГц;
- погрешность - не более 2,5%.
Воспроизведение напряжения переменного тока:
Пределы напряжения Un - 0,2 В; 2 В; 20 В; 200 В; 1000 В.
Частотный диапазон - от 0,1 Гц до 30 кГц.
Максимальный ток нагрузки - не более 22 мА.
Максимальная ёмкость нагрузки - не более 1000 пФ.
Изменение напряжения от максимальной нагрузки - не более ±(0,06%U+0,006%Un).
Коэффициент гармоник - не более 0,1%.
Температурный коэффициент - не более 0,005%/° С.
Воспроизведение силы переменного тока калибратора:
Диапазон устанавливаемых токов - от 1 мА до 21 A.
Частотный диапазон Н4-16 - от 0,1 Гц до 10 кГц.
Коэффициент гармоник - не более 0,05%.
Температурный коэффициент - не более 0,003%/° С.
Выходное сопротивление - не менее 10 Ом.
Предел допускаемой основной погрешности - не более ±(0,12%I +0,01%In).
Воспроизведение сопротивления:
Калибратор сопротивлений включает в себя набор однозначных мер сопротивлений децимального ряда - от 1 Ом до 100 МОм.
Отклонение от номинального значения - не более 0,1%.
Диапазон номинального значения сопротивления - от 1 Ом до 100 МОм.
Ток через резистор без увеличения погрешности - не более 1 А.
Температурный коэффициент - не более 0,003%/° С.
Предел допускаемой основной погрешности - не более 0,05%.
Время прогрева в режиме калибратора тока - не более 0,25 ч.
Питание Н4-16 от сети:
- с напряжением - 207 В до 253 В;
- с частотой - от 47 Гц до 63 Гц.
Функция | Диапазон | Годовая погрешность |
Постоянное напряжение | от 0 до 1000 В | 0,002% |
Переменное напряжение | от 50 мВ до 710 В | ±0,01% (от 0,1 Гц до 100 кГц) |
Постоянный ток | от 0 до 21 А | 0,005% |
Переменный ток | от 1 мкА до 21 А | 0,02% (от 0,1 Гц до 10 кГц) |
Сопротивление | от 1 Ом до 108 Ом |
0,003% |
Время прогрева, потребляемая мощность, габаритные размеры и масса приведены в таблице:
Характеристика | Н4-16 | Н4-17БУ |
Время прогрева | не более 2 ч | не более 1 ч |
Потребляемая мощность | 80 В∙А | 200 В∙А |
Габаритные размеры | 80×365×460 мм | 80×365×460 мм |
Масса | не более 7,9 кг | не более 9,5 кг |
