М3-52 ваттметр поглощаемой мощности предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднего значения мощности имнульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

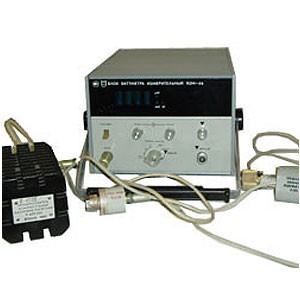

Ваттметры М3-52 состоят из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности 4.681.470. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.
Технические характеристики М3-52:
Диапазон частот - от 17,44 ГГц до 25,86 ГГц.
Диапазон измерения мощности - от 1 мкВт до 10 мВт.
Допустимая импульсная мощность при длительности импульсов не более 10 мкс - 1 Вт.
Присоединительные размеры ВЧ входа - волновод 11×5,5 мм.
КСВН - 1,4.
Время установления показаний для всех режимов работы - 10 с.
Погрешность измерения - ±(6+0,1(Pk/Px-1)).
Габаритные размеры:
- измерительного блока - 255×240×322 мм;
- приемного преобразователя - 100×34×34 мм.
Масса М3-52:
- измерительного блока - не более 7,5 кг;
- приемного преобразователя - не более 150 г.
Принцип действия ваттметров М3-52 основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.
Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.
М3-52 измерители могут использоваться в составе автоматизированных измерительных систем. Также применяются для измерения выходной мощности измерительных генераторов, затухания четырехполюсников, уровня излучения с использованием калиброванных антенн.
