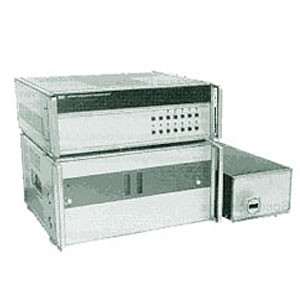

МК3-69 ваттметр поглощаемой мощности предназначен для измерения средних значений мощности непрерывных и ИМ-сигналов в коаксиальных трактах, а также для измерения параметров ИМ-сигналов (частоты повторения и длительности импульсов, энергии и средней мощности в импульсе).
Ваттметры МК3-69 применяются для настройки, испытаний и лабораторных исследований источников СВЧ большого уровня, а также для поверки и аттестации ваттметром СВЧ проходящей мощности.
Технические характеристики МК3-69:
Диапазон частот - от 1 МГц до 3 ГГц.
Пределы измерения мощности:
- непрерывных колебаний - от 10 Вт до 6000 Вт;
- импульсных колебаний - от 1 кВт до 140 кВт.
Диапазон измерения длительности импульсов - от 4 мкс до 200 мкс.
Погрешность измерения длительности импульсов - от 0,3% до 15%.
Диапазон измерения энергии импульсов МК3-69 - от 100 мДж до 6000 мДж.
Погрешность измерения энергии импульса - от 5% до 6%.
Пределы допускаемой основной погрешности ваттметра:
- непрерывных колебаний в диапазоне от 10 Вт до 100 Вт - ±5%;
- непрерывных колебаний в диапазоне от 100 Вт до 6000 Вт - ±4%;
- импульсных колебаний - не более ±21%.
КСВН:
- в диапазоне до 1 ГГц - 1,2;
- в диапазоне до 3 ГГц - 1,3.
Время установления показаний ваттметра МКЗ-69:
- по калориметрическому каналу - 60 с;
- по импульсному каналу - 2 с.
Потребляемая мощность ваттметра - 700 В·А.
Питание от сети:
- напряжением - 220±20 В;
- частотой - 50±0,5 Гц; 60±0,6 Гц.
Присоединительные размеры СВЧ-тракта МК3-69 - 40×11,5 мм.
Габаритные размеры:
- измерительного блока - 488×173×506 мм;
- гидравлического блока - 490×265×485 мм;
- высокочастотного блока - 242×162×644 мм.
Масса:
- измерительного блока - не более 17 кг;
- гидравлического блока - не более 31 кг;
- высокочастотного блока - не более 14 кг.
Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.
В приборе измеритель мощности МК3-69 обеспечивается автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, диагностирование до уровня функциональных узлов и выдача результатов измерений через КОП.
Условия эксплуатации МК3-69:
Температура окружающего воздуха - от +5° С до +40° С.
Относительная влажность при +35° С - до 95%.
