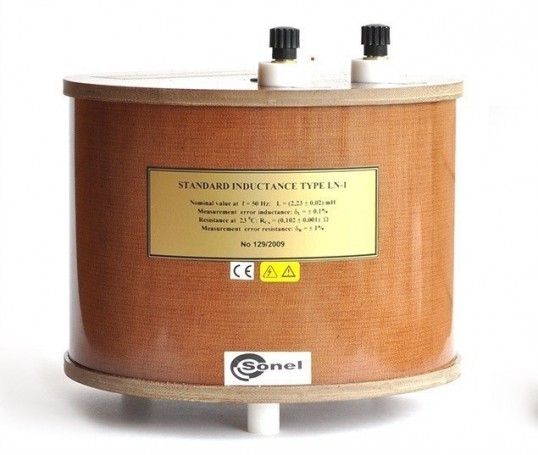

LN-1 предназначены для использования в качестве меры реактивного сопротивления с целью имитации угла сдвига фаз между током и напряжением в петле короткого замыкания при напряжении 220/380 В переменного тока частотой 50 Гц. Применяются как эталонное оборудование для поверки измерителей типа MPI-510, MPI-511, MIE-500, MZC-300, MZC-303E, MZC-310S и других, по параметрам: реактивное и полное сопротивление цепей «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»; с кратковременным (до 30 мс) пропусканием токов до 260 А. Задание индуктивности 2,2 мГн.
Катушки индуктивности LN-1 обеспечивают задание индуктивности с номиналами из ряда: 0,35 мГн; 1,1 мГн; 2,2 мГн с пределом допускаемой основной погрешности± 0,05 %.
Целевые значения индуктивности* | Целевые значения активного сопротивления* | Предел допускаемой абсолютной погрешности воспроизведения индуктивности | Предел допускаемой абсолютной погрешности воспроизведения активного сопротивления |
---|---|---|---|
0,35 мГн | 40 мОм | ± 0,0005 × Lвоспр | ± 0,1 мОм |
1,1 мГн | 80 мОм | ± 0,0005 × Lвоспр | ± 0,1 мОм |
2,2 мГн | 100 мОм | ± 0,0005 × Lвоспр | ± 0,1 мОм |
*Реальные значения индуктивности и активного сопротивления фиксируются при первичной поверке
Максимальный ток при U=220 В (кратковременный, не более 40 мс), А | 280 |
Максимальный ток при U=220 В(долговременный, не более 30 с), А | 10 |
Габаритные размеры не более, мм: | |
LN-1 0,35 мГн | диаметр 170×225 |
LN-1 1,1 мГн | диаметр 220×225 |
LN-1 2,2 мГн | диаметр 220×235 |
Масса не более, кг: | |
LN-1 0,35 мГн | 2 |
LN-1 1,1 мГн | 4 |
LN-1 2,2 мГн | 6 |
Рабочие условия применения: | |
по температуре, °C | 21...25 |
по влажности не более, % | 80 |
по атмосферному давлению, мм рт. ст. | 630...800 |
