Комплекс ИКВ-04 предназначен для безразборного контроля вакуумных высоковольтных выключателей всех типов и классов напряжений, имеющих от одного до трех разрывов на полюс, выведенных в ремонт либо для профилактического обследования.

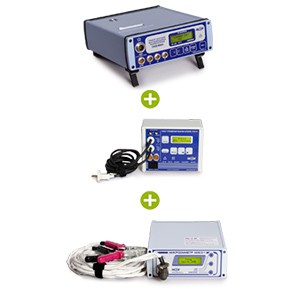

Комплекс состоит из трех приборов:
1. Прибор контроля высоковольтных выключателей ПКВ/М6Н
2. Пульт управления выключателем ПУВ-10
3. Микроомметр МИКО-1
Комплекс предназначен для измерения и контроля:
Временных характеристик, как в простых, так и в сложных циклах;
(Для вакуумных выключателей, в соответствии с инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик. Обладая высокой разрешающей способностью и точностью измерения интервалов времени, прибор ПКВ/М6Н измеряет собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов, с погрешностью не более ±0,1мс).
Скоростных характеристик и параметры хода;
(Для большинства марок вакуумных выключателей скорость движения подвижных контактов не нормируется и при эксплуатации выключателей не контролируется. У отдельных марок вакуумных выключателей скорость движения подвижных контактов нормируется косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу С прибора и прибор автоматически определяет время прохождения изолированного участка хода).
У многих марок вакуумных выключателей нормируются параметры хода: подвижных контактов, изоляционной тяги, поджима контактов, износа контактов. Эти параметры нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор, нет.
Сопротивления;
(Переходные сопротивления контактов и всего токоведущего контура выключателей, разъединителей и отделителей; переходные сопротивления болтовых и сварных соединений проводов, шин и токопроводов и т.п.).
Комплекс позволяет проверить - исправность, надежность и правильность работы:
Всех контактных соединений токоведущего контура выключателя;
Механизма выключателя, контактной системы, демпфирующих устройств;
Привода выключателя во всех эксплуатационных режимах;
Цепей управления выключателем во всех эксплуатационных режимах.
Измеренные и вычисленные характеристики распечатываются встроенным термопринтером прибора ПКВ/М6Н в табличном и графическом виде.
Для управления пуском высоковольтных выключателей с приводами как постоянного, так и переменного тока предназначен прибор ПУВ-10 из комплекта комплекса. Пульт может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.
