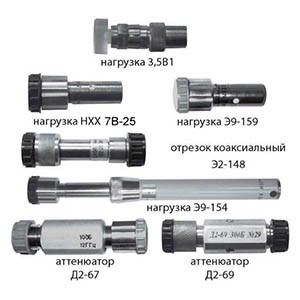

Основные технические характеристики СВЧ нагрузок:
Тип соединителя по ГОСТ 13317-89 |
КСВН |
Волновое сопротивление, Ом |
Диапазон частот, ГГц |
Рассеиваемая мощность, Вт, не более |
III, варианты 1 и3, вилка |
1,0±0,025 |
50 |
0... 4,00 |
0,25 |
1,2±0,05 |
||||
1,4±0,05 |
||||
2,0±0,05 |
||||
3±0,1 |
||||
IX, варианты 1 и 3, вилка |
1,0+0,025 |
50 |
0... 18,00 |
|
1,2±0,05 |
||||
1,4±0,1 |
||||
2,0±0,1 |
||||
3±0,1 |
||||
IV; VI вилка и розетка |
1+0,05 |
50 |
0,0003... 3,5 |
|
VII вилка и розетка |
1+0,05 |
75 |
0,0003... 1 |
Основные технические характеристики короткозамкнутых СВЧ нагрузок и нагрузок типа "холостой ход"
Тип соединителя по ГОСТ 13317-89 |
Тип нагрузки |
Диапазон частот, ГГц |
Модуль коэффициента отражения, не менее |
III, IX, варианты |
короткозамкнутая |
0, ...18,00 |
0,99 |
"холостой ход" |
|||
IV; VI вилка и розетка |
короткозамкнутая |
0,0003...3,5 |
0,98 |
II вилка и розетка |
короткозамкнутая |
0...7 |
|
VIII вилка и розетка |
короткозамкнутая |
0...3 |
|
VII вилка и розетка |
короткозамкнутая |
0,0003...1 |
|
IV; VI вилка и розетка |
"холостой ход" |
0,0003...3,5 |
|
II вилка и розетка |
"холостой ход" |
0...7 |
|
VIII вилка и розетка |
"холостой ход" |
0...3 |
|
VII вилка и розетка |
"холостой ход" |
0,0003...1 |
Основные технические характеристики СВЧ аттенюаторов:
Тип соединителя по ГОСТ 13317-89 |
Ослабление, дБ |
Диапазон частот, ГГц |
Рассеиваемая мощность, Вт, не более |
III, варианты |
3,0±0,3 |
0... 12,00 |
0,25 |
6,0±0,3 |
|||
10±0,5 |
|||
20±0,5 |
|||
30±1,0 |
