Анализатор метана термокаталитический быстродействующий АТБ
Также этот прибор может называться: АТБ, atb.
АТБ анализатор метана термокаталитический быстродействующий предназначен для непрерывного централизованного телеавтоматического контроля объемной доли метана, а также скорости ее нарастания в горных выработках шахт, разрабатывающих пласты, опасные по внезапным выбросам угля и газа.
Анализаторы АТБ используются для выдачи команд на отключение электропитания контролируемого участка при превышении предельно допустимых норм объемной доли метана и скорости ее нарастания.
Технические характеристики анализатора АТБ:
Измеряемый компонент - метан (СН4).
Объемная доля метана, при которой срабатывает исполнительное устройство - от 0 до 2,5%.
Контролируемая среда - воздух угольных шахт.
Форма представления информации:
- сигнал на отключение электропитания при превышении ПДК;
- унифицированный выходной сигнал;
- цифровая индикация.
Погрешность АТБ - ±0,2%.
Принцип действия - термокаталитический.
Питание - 100 В; 127 В; 380 В; 660 В.
Исполнение - взрывозащищенное.

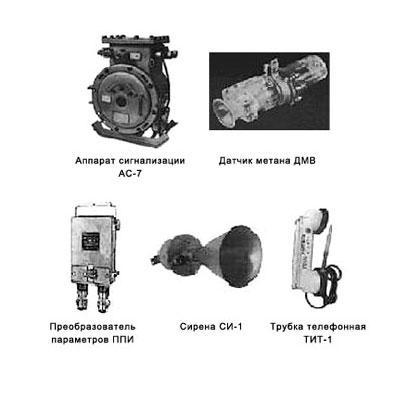

Анализатор АТБ состоит из:
- аппарата сигнализации АС-7;
- двух преобразователей параметров измерительных ППИ;
- двух датчиков метана выносных ДМВ;
- сирены искробезопасной СИ-1;
- двух трубок телефонных ТИТ-1.
Виды взрывозащиты анализаторов АТБ:
- АС-7 - взрывонепроницаемая оболочка, искробезопасная электрическая цепь;
- ППИ - искробезопасная электрическая цепь;
- ДМВ - искробезопасная электрическая цепь, специальный;
- СИ-1 - искробезопасная электрическая цепь;
- ТИТ-1 - искробезопасная электрическая цепь.
Габаритные размеры:
- АС-7 - 530×490×650 мм;
- ППИ - 185×120×340 мм;
- ДМВ - 160×50×80 мм;
- СИ-1 - 300×165×165 мм;
- ТИТ-1 - 70×80×250 мм.
Масса:
- АС-7 - 100 кг;
- ППИ - 3,5 кг;
- ДМВ - 0,35 кг;
- СИ-1 - 2,5 кг;
- ТИТ-1 - 0,7 кг.
Анализаторы АТБ обеспечивает:
- непрерывный автоматический контроль объемной доли метана в местах установки датчиков;
- выдачу сигнала на отключение электрического питания контролируемого участка при достижении предельно допустимой объемной доли метана;
- выдачу сигнала на отключение электрического питания контролируемого участка при скорости нарастания объемной доли метана от 0,1% до 0,2% в 1 с и выше;
- выдачу сигнала на предварительное отключение отдельного механизма участка (комбайна погрузочной машины и прочее) с выдержкой времени;
- непрерывную звуковую и световую сигнализацию;
- прерывистую звуковую и световую сигнализацию при скорости нарастания объемной доли метана от 0,1% до 0,2% в 1 с и выше;
- дистанционный визуальный контроль объемной доли метана по указывающему прибору аппарата АС-7;
- возможность передачи диспетчеру непрерывного унифицированного сигнала об объемной доле метана;
- возможность передачи диспетчеру дискретной телесигнализации о нормальной работе анализатора, предельно допустимой объемной доле метана или скорости ее нарастания и обрыве линии телеизмерения;
- телефонную связь между абонентами и преобразователями ППИ, аппаратом АС-7 и диспетчером.
