ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

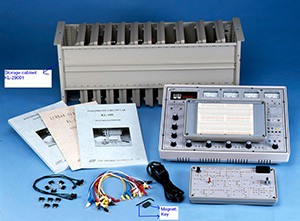

ГЛАВНЫЙ БЛОК (KL-21001)
1. БЛОК ПИТАНИЯ ПОСТОЯННОГО ТОКА
(1) Нерегулируемый блок питанияпостоянного тока
a. Диапазон напряжения: ±5 В, ±12 В.
b. С защитой от перегрузок на выходе.
(2) Сдвоенный блок питанияпостоянного тока
a. Диапазон напряжения: ±3 В ~ ±18 В, плавно регулируемый.
b. С защитой от перегрузок на выходе.
2. БЛОК ПИТАНИЯ ПЕРЕМЕННОГО ТОКА
(1) Диапазон напряжения: 9В ~ 0В ~ 9В
(2) С защитой от перегрузок на выходе.
3. ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
(1) Форма выходного сигнала: Синусоидальный, прямоугольный и пилообразный
(2) Выходнаячастота: 10 Гц~100 КГц, 4 настройки, плавно регулируемая
(3) Погрешность: ±5% от полной шкалы
(4) Выходное сопротивление: 50Ω
(5) Выходное напряжение: ≥ 18 Bp-p (открытый контур)
≥ 9 Bp-p ( с нагрузкой)
4. 3 1/2-ЦИФРОВОЙ ВОЛЬТМЕТР/АМПЕРМЕТР
(1) Диапазон напряжений постоянного тока: 2В, 200В
(2) Погрешность измерения напряжения постоянного тока: ± 0.3% от показаний +1 разряд
(3) Диапазон силы постоянного тока: 200мкA, 2000мA
(4) Погрешность измерениясилы постоянного тока: ± 0.5% от показаний + 1 разряд
5. АНАЛОГОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
(1) Сила переменного тока:0~ 100мA ~ 1A
(2) Напряжение переменного тока : 0 ~ 15В
(3) Сила постоянного тока:0~ 100мA ~ 1A
(4) Напряжение постоянного тока : 0 ~ 20В
6. ГРОМКОГОВОРИТЕЛЬ
один громкоговоритель Вт с оконечным усилителем
7. ПЕРЕМЕННЫЕ РЕЗИСТОРЫ
(1) 1KΩ, 0.25 Вт переменный резистор с 3 точками подключения (A,B,C)
(2) 10KΩ, 0.25Вт переменный резистор с 3 точками подключения (A,B,C)
(3) 100KΩ, 0.25Вт переменный резистор с 3 точками подключения (A,B,C)
(4) 1МΩ, 0.25Вт переменный резистор с 3 точками подключения (A,B,C)
8. МАКЕТНАЯ ПЛАТА (AC-90001)
Макетнаяплата с 1680 точками подключенияна верхней панели легко устанавливаетсяи снимается
