УКВ-трансивер диапазона 144МГц с частотной модуляцией

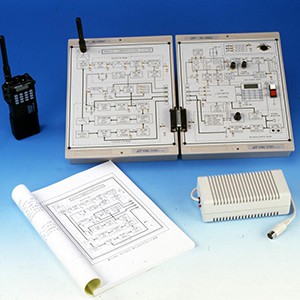

Учебный стенд модели KL-900B для изучения аналоговых устройств радиосвязи позволяет ознакомиться с принципами работы портативной радиостанции, работающей в УКВ-диапазоне на частоте 144МГц. Электрическая схема портативной радиостанции состоит из 4 блоков: приемника, передатчика, усилителя звуковой частоты и микрофонного предусилителя. Принципиальная схема УКВ-трансивера нанесена на панели учебного стенда, что позволяет значительно облегчить изучение принципов работы портативной радиостанции и улучшить восприятие учебного материала.
Технические характеристики
Модули для выполнения экспериментов
1. В учебном стенде используются соединительные провода диаметром 2мм
2. Принципиальные электрические схемы блоков трансивера нанесены на лицевую поверхность каждого модуля.
3. Модули размещаются в прочных пластмассовых корпусах (297 x 226 x 60 мм)
Список модулей
Модуль аналоговой системы приема/передачи радиосигналов (KL-93051 / KL-93052)
Модуль аналоговой системы приема / передачи радиосигналов (KL-93051 / KL-93052)
(1) Общие характеристики
a. Диапазон частот : 144 - 146 или 144 - 148МГц
б. Диапазон фазовой автоматической подстройки частоты : 130 - 170 МГц
в. Тип модуляции : F3 (частотная модуляция с тремя поднесущими)
г. Шаг переключения каналов : 5, 10, 12,5, 25 и 50 кГц
д. Полное входное сопротивление антенны : 50 Ом
е. Чувствительность шумоподавителя : макс. 0.16 мкВ
ж. Мощность звукового выхода : 250 мВт
з. Максимальное смещение : ±5 кГц
и. Первая промежуточная частота : 21.8 МГц
й. Вторая промежуточная частота : 455 кГц
(2) Функции кнопок и выключателей
a. SQL : подавление помех частотной модуляции
б. Volume : включение электропитания / регулировка громкости
в. TX/RX LED : светодиодный индикатор приема / передачи радиосигнала; красный (передача), зеленый (прием)
г. Channel : переключатель каналов
д. M.S. socket : разъем для внешнего микрофона или динамика
е. Function Key : функциональная кнопка
ж. PTT : переключатель изменения режима передачи и приема
Перечень выполняемых экспериментов
1. Введение в аналоговую систему связи
(1) Сброс приемопередатчика в исходное состояние
(2) Установка частоты канала
(3) Расширение частотного диапазона
(4) Работа с двумя функциональными кнопками
(5) Работа с кнопкой SET (УСТАНОВКА)
2. Микрофонные усилители
(1) Измерение выходного сигнала PTT DET
(2) Измерение передаваемого сигнала
(3) Измерение выходного сигнала MIC-AMP (LIM)
(4) Измерение выходного сигнала MIC-LPF
3. Система фазовой автоподстройки частоты (ФАПЧ)
(1) Измерение выходного сигнала кварцевого генератора
(2) Измерение данных, синхронизации и LE во время приема
(3) Измерение сигналов данных, синхронизации и LE во время передачи
(4) Измерение входных сигналов фазового компаратора
(5) Измерение выходного сигнала фазового компаратора
4. Генераторы, управляемые напряжением
(1) Измерение характеристик ГУН RX
(2) Измерение характеристик ГУН ТХ
5. Усилители мощности радиочастоты
(1) Измерение входных и выходных сигналов TX POWER AMP
(2) Измерение входных и выходных сигналов APC AMP
6. Усилители радиочастоты
(1) Измерение входных сигналов усилителя радиочастот RF AMP
(2) Измерение выходных сигналов усилителя радиочастот RF AMP
(3) Измерение выходного сигнала полосового фильтра BPF
7. Смесители и усилители промежуточной частоты
(1) Измерение выходного сигнала ГУН RX
(2) Измерение выходного сигнала первого смесителя
(3) Измерение выходного сигнала кварцевого полосового фильтра CRYSTAL BPF
(4) Измерение выходного сигнала первого усилителя ПЧ IF AMP
(5) Измерение входных и выходных сигналов усилителя ПЧ IF AMP
8. ЧМ демодуляторы
(1) Измерение выходного сигнала второго смесителя
(2) Измерение выходных сигналов второго фильтра
(3) Измерение выходного сигнала усилителя измерителя уровня сигнала (S-MET AMP)
(4) Демонстрация работы схемы бесшумной настройки
9. Аудио усилители
(1) Измерение входных сигналов предварительного усилителя звуковых частот AF PREAMP
(2) Измерение выходных сигналов предварительного усилителя звуковых частот AF PREAMP
(3) Измерение выходных сигналов усилителя мощности звуковых частот AF POWER AMP
Вспомогательные принадлежности (KL-98002)
1. Модуль источника электропитания (SPS-001)
Нерегулируемый источник электропитания постоянного тока
a. Выходное напряжение : +5B, -5B, +12B, -12B
б. Выходной ток : +5B/3A, -5B/0.3A, +12B/0.3A, -12B/0.3A
в. Выходные разъемы : 5-ти контактный соединительный разъем стандарта DIN
г. Защита от перегрузки по выходу
2. Методические указания для преподавателей : 1 шт
3. Руководство по проведению экспериментов : 1 шт
4. УКВ-трансивер с частотной модуляцией : 1 набор
Необходимое оборудование
1. Цифровой запоминающий осциллограф :
Пропускная способность100 МГц, частота дискретизации 1 Гвыб/с, с функцией быстрого преобразования Фурье или с лучшей функцией
2. ЧМ генератор сигналов :
Способен производить ЧМ сигналов 130МГц ~ 180МГц
3. Генератор сигналов звуковой частоты :
Диапазон частот : 1 Гц ~ 10 кГц
Сигналы : синусоидальные
Амплитуда : 10 В пик. или лучше
4. Цифровой мультиметр
