Рекомендуемые области применения
Теплосети
Водоканал
Продуктопроводы
Назначение
Течеискатель предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.
Характеристики
Прибор выполнен в индустриальном исполнении: температура работы блоков - от -20°C до +50°C; пыле-, влаго-, виброзащитное исполнение.
Имеет цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки.
Имеет возможность ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью, при этом автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки.
Имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков.
Оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.
Особенности
Введены дополнительные гидрофонные контактные датчики для работы на пластмассовых и чугунных трубах с резиновыми уплотнителями через пожарные гидранты и технологические врезки в трубы.
Существенно изменены программы цифровой обработки сигналов для обеспечения возможности работы на пластмассовых трубах как с накладными датчиками-акселлерометрами, так и с гидрофонными контактными датчиками.
Расширены вниз полосы частот выносных блоков и блока оператора до 5 Гц.
Введен режим автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.

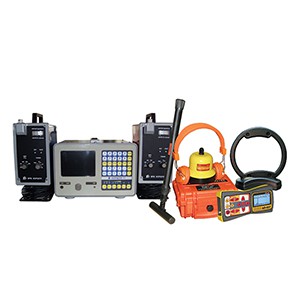

Корреляционный течеискатель в комплекте
Блок оператора
Выносные радиоблоки - 2 шт.
Кабельная катушка с усилителем
Вибродатчик - 3 шт.
Держатели вибродатчиков к пластмассовым трубам - 2 шт.
Переходник для датчиков на штоки и трубы малого диаметра - 2 шт.
Универсальное зарядное устройство “УЗИП-3”
Диск с программой ДП-15 для ведения протоколов на ПК
Тестер-адаптер для контроля блоков течеискателя
Стереоплеер с записями тестовых утечек
Головные наушники
Транспортная сумка - 3 шт.
Саквояжи
Методика применения
Паспорт
Течетрассоискатель в комплекте
Приемник "АП-027"
Генератор АГ-105
Люкоискатель "ИЭМ-300"
Комплект акустического датчика "АД-227"
Электромагнитный датчик "ЭМД-247"
Элементы питания
Сумка
Провода соединительные
Штырь заземления
Руководство по эксплуатации
Cумка
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок "Успех" и "Атлет" с акустическим датчиком "АД-227" проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик "АД-227" поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование
Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-105"
Накладная рамка "НР-117"
Комплект "АДМ-227"
Площадка для установки АД в снег или мягкий грунт
Технические характеристики
Длина диагностируемого участка трубопровода |
до 3000 м |
Диаметр диагностируемого трубопровода |
до 1400 мм |
Точность (приборная) |
+-0,1м |
Полоса рабочих частот |
5 Гц … 4,5 кГц |
Чувствительность датчиков |
> 0.33 В/g |
Минимальное давление в трубопроводах |
1,0 ...2,0 АТМ |
Источник питания блока оператора |
аккумуляторное, 10,0...15,5 В |
Потребляемый ток, при Uпит = 12В (10.2В) |
не более 1,2 (1,5) А |
Частота несущей радиоканала |
из диапазона 433 – 434.79 МГц |
Время работы выносного радиоблока без подзарядки встроенного аккумулятора |
не менее 8 часов |
Температурный диапазон работы для датчиков |
-40…+140°С |
Температурный диапазон работы для выносных блоков |
-30…+50°С |
Температурный диапазон работы для блока оператора |
-30…+50°С |
Температура хранения |
-40…+60°С |
Массо-габаритные характеристики: |
|
блок оператора с амортизаторами |
285х205х260 мм; 6,5 кг |
кабельная катушка с предварительным усилителем и датчиком |
260х255х255 мм; 5,8 кг |
выносной блок радиоканала с предварительным усилителем |
230х115х310 мм; 4,5 кг |
