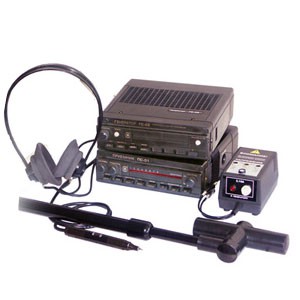

Трассоискатель (кабелеискатель) "Сталкер-2", предназначен для:
Работы с трассоискателем "Сталкер-2" могут проводиться как в активном режиме - с подключением генератора, так и в пассивном - без генератора, используя наводки промышленных сетевых частот и радиостанций.
Подключение генератора трассоискателя к коммуникации возможно двумя способами:
Дальность обследования трассы | |
Погрешность определения планового положения одиночной трассы на глубине залегания 2 м | |
Глубина обнаружения трассы | |
Погрешность определения высотного положения одиночной трассы | |
Габаритные размеры трассоискателя в футляре типа "сумка" | |
Масса комплекта трассоискателя Сталкер-2 | |
Диапазон рабочих температур |
Приемник специальный ПС-01 | ||
Генератор специальный ГС-02 | ||
Антенна | ||
Телефоны головные | ||
Рамка передающая РП-01 | ||
Блок согласования | ||
Мини-датчик МД-01 | ||
Штырь заземления | ||
Комплект кабелей | ||
Комплект предохранителей | ||
Комплект паспортов | ||
Элементы питания 343 | ||
Чехол для приемника | ||
Сумка "Сталкер" |
Диапазон рабочих частот в режиме, Гц | |
"ПОЛОСА" | |
"526" | |
"1024" | |
"8928" | |
Чувствительность приемника в любом из режимов, мкВ, не хуже | |
Электрическая мощность, подводимая к телефонам, мВт, не менее | |
Номинальное напряжение каждого из трех элементов питания А343, В | |
Максимальный ток потребления, мА | |
Время непрерывной работы при сохранении технических характеристик в нормальных условиях, ч, не менее | |
Габаритные размеры, мм, не более | |
Масса прибора, кг, не более |
Генератор специальный ГС-02 предназначен для подачи в линии коммуникаций испытательных сигналов и, совместно с приемником специальным ПС-01, позволяет определить трассу, глубину залегания и места повреждения подземных коммуникаций (кабелей, трубопроводов).
Генератор формирует псевдосинусоидальный сигнал с частотами 526 Гц, 1024 Гц, 8928 Гц. Генератор может работать в режиме непрерывной генерации для настройки приемника и в режиме амплитудной модуляции выходного сигнала импульсами частотой 1 Гц. Генератор может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.
Рабочие частоты, Гц | 1024 ± 5, 8928 ± 10 |
Частота модуляции, Гц | |
Максимальная выходная мощность на нагрузке 1 - 50 Ом, Вт | |
Максимальная выходная мощность на нагрузке 100, 500, 1000 Ом (при использовании блока согласования), Вт | |
Напряжение питания сети переменного тока, В | |
Максимальная потребляемая мощность от сети переменного тока, Вт, не более | |
Напряжение питания источника постоянного тока, В | |
Максимальная сила тока, потребляемого от источника постоянного тока, А, не более | |
Время непрерывной работы при сохранении технических характеристик в нормальных условиях, ч, не менее | |
Габаритные размеры, мм, не более | |
Масса прибора, кг, не более |
Антенна приемная конструктивно состоит из штанги и удлинителя. В крестовине штанги расположена катушка индуктивности, намотанная на секционированном каркасе, внутри которого помещен ферритовый сердечник.
Для приведения антенны в рабочее положение необходимо состыковать штангу и удлинитель на нужной для работы длине, зафиксировать ее в этом положении цилиндрической гайкой, повернуть крестовину в рабочее положение и подключить кабель к приемнику.
Конструктивно предусмотрен поворот крестовины относительно оси штанги с фиксацией в трех положениях:
Рамка передающая РП-01 предназначена для передачи испытательного сигнала от генератора ГС-02 в коммуникацию бесконтактным (индуктивным) методом. Рамка функционирует на всех частотах генератора. Передача испытательного сигнала с помощью рамки РП-01 возможна как на обесточенные, так и на находящиеся под нагрузкой коммуникации.
В случае, когда невозможно гальваническое (непосредственное) подключение генератора к коммуникации (нет поблизости выводов кабеля или колодцев трубопроводов, неизвестно с высокой точностью место прохождения коммуникации), целесообразно использование передающей рамки для создания индуктивной связи с коммуникацией. Рамка устанавливается вертикально вдоль оси обследуемой коммуникации, генератор наводит вокруг рамки магнитное поле, которое в свою очередь возбуждает испытательный ток в коммуникации.
Обследование участков местности с использованием рамки РП-01
Для того, чтобы обнаружить местоположение неизвестных обесточенных коммуникаций, передающую рамку располагают в центре обследуемого участка (размеры участка от 20 × 20 м, при мощности 8 Вт, до 100 × 100 м, при мощности 75 Вт, рамка располагается горизонтально - лежит на поверхности грунта), включают генератор и обходят границы участка с приемником, настроенным на частоту генератора. В местах пересечения границ участка коммуникациями будет наблюдаться максимум сигнала. Для надежного обнаружения всех коммуникаций следует обойти участок дважды, сначала расположив чувствительный элемент антенны приемника вдоль направления движения, а затем перпендикулярно направлению движения.
Для обследования узких участков местности, например при прокладке траншей, целесообразно рамку располагать горизонтально на поверхности грунта в стороне от обследуемого участка на расстоянии 15-20 метров от обследуемого коридора, длина обследуемого участка не должна превышать 60 метров, затем рамка переносится вперед по направлению движения и обследуется следующий участок.
Блок согласования предназначен для подключения генератора ГС-02 к кабельным линиям (коммуникациям) с сопротивлением от 100 до 1000 Ом.
При больших сопротивлениях нагрузки выходная мощность генератора снижается. Во избежание снижения мощности выход генератора необходимо подключать к линии через соответствующий выход блока согласования.
Мини-датчик МД-01 предназначен для отбора жил в кабеле и поиска неисправностей в проводке в комплекте с приемником ПС-01. Мини-датчик подключается к гнезду "АНТЕННА" приемника. Применяется в режимах "ОБРЫВ" и "ЗАМЫКАНИЕ".
Режим "ОБРЫВ"
В режиме "ОБРЫВ" датчик регистрирует наличие электрического поля в непосредственной близости от проводников.
Поиск производится:
Поиск обрывов возможен в любом кабеле под нагрузкой, в радиотрансляционной сети, в телефонной сети, а также в обесточенной проводке или при отборе жил в кабеле (совместно с генератором ГС-02).
Режим "ЗАМЫКАНИЕ"
В режиме "ЗАМЫКАНИЕ" датчик регистрирует наличие магнитного поля вокруг проводника с током. Работа датчика аналогична работе стандартной магнитной антенны от приемника ПС-01, но с меньшей чувствительностью.
