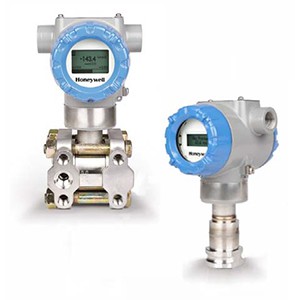

Датчики абсолютного давления STA800 и STA80L серии SmartLine® представляют собой высокопроизводительные датчики пьезорезистивного типа. Объединяя измерение давления со встроенной температурной компенсацией, STA800 и STA80L обеспечивают высокую точность и стабильность показаний в широком диапазоне давлений и температур. Датчики давления Серии SmartLine полностью протестированы совместно с платформой Experion® PKS, что гарантирует их полную совместимость и интеграцию. Датчики SmartLine обеспечивают высокоточное и надежное измерение давления даже в самых сложных применениях.
Лучшие в классе характеристики:
o Точность до 0,055 % в стандартном исполнении и 0.025% опция
o Автоматическая температурная компенсация
o Диапазон перестройки 100:1
o Время отклика до 80 мс
o Буквенно-цифровой дисплей
o Возможности внешней настройки ноля, диапазона и полной конфигурации датчика
o Нечувствительность к полярности электрического соединения
o Широкие возможности самодиагностики
o Конструкция со встроенным двойным уплотнением обеспечивает максимальную безопасность в соответствии со стандартами ANSI/NFPA 70-202 и ANSI/ISA 12.27.0
o Полная совместимость с требованиями стандарта SIL 2/3.
o Модульная конструкция
o Индикация/определение засорившихся импульсных линий
o Расширенная гарантия до 15 лет
o Калибровка на несколько диапазонов (до 3-х) (только для HART и Fieldbus)
Возможности вывода/обмена данными:
o 4–20 мА пост. тока
o Протокол Honeywell DE (Digital Enhanced)
o Протокол HART® (версия 7.0)
o Протокол FOUNDATION™ Fieldbus
Описание
Основой датчиков давления серии SmartLine, служит пьезорезисторный измерительный элемент. В этом элементе фактически объединено несколько датчиков, связывающих измерение давления процесса со встроенными измерениями для компенсации статического давления (Диф. давление) и температуры, что обеспечивает лучшие суммарные характеристики. Такой уровень характеристик позволяет модели ST 800 заменить практически любой существующий датчик давления.
Уникальные возможности отображения показаний
Модульная конструкция датчика ST 800 предусматривает использование базового буквенно-цифрового ЖК-дисплея либо уникального графического ЖК-дисплея с расширенными функциями.
Характеристики базового буквенно-цифрового ЖКдисплея:
o Модульность (может быть установлен или снят без демонтажа датчика)
o Установка в положении 0, 90, 180 и 270 градусов o Единицы измерения: пользовательские (только для HART) и стандартные (Па, КПа, МПа, кгс/кв. см, Торр, ATM, м водяного столба, Бар, мБар, дюймы водяного столба, дюймы ртутного столба, мм водяного столба, мм ртутного столба и фунт/кв. дюйм)
o 2 строки по 16 символов (4,13 В x 1,83 Ш мм) o Индикация выходного сигнала с характеристикой извлечения квадратного корня
Характеристики улучшенного графического ЖКдисплея
o Модульность (может быть установлен или снят без демонтажа датчика)
o Установка в положении 0, 90, 180 и 270 градусов
o Стандартные и пользовательские единицы измерения.
o До 8 экранов с тремя форматами вывода (Крупный индикатор текущего значения с выводом гистограммы или графика.)
o Настраиваемый временной интервал прокрутки экрана (от 1 до 30 секунд)
o Возможность независимого отображения извлечения квадратного корня без изменения характеристики выходного сигнала (4–20 мА пост. тока)
o Уникальная индикация «Контроль работоспособности» обеспечивает мгновенное отображение данных диагностики
o Различные языки отображения текущих параметров и параметров конфигурации (русский, английский, немецкий, французский, итальянский, испанский, турецкий, китайский и японский)
Диагностика
Все датчики SmartLine имеют встроенную функцию диагностики с возможностью цифрового доступа к ней. Диагностика выдает предварительные предупреждения о возможных отказах и минимизирует незапланированные простои, тем самым обеспечивая снижение суммарных эксплуатационных расходов.
Средства настройки
Встроенная функция настройки тремя кнопками
Датчик SmartLine отвечает всем требованиям к электропитанию и условиям окружающей среды. Настройка датчика и дисплея может быть выполнена с помощью трех кнопок установленных на корпусе датчика, независимо от установленного варианта дисплея. В дополнительной комплектации с помощью этих кнопок также выполняется калибровка нуля/диапазона, как при наличии дисплея, так и при его отсутствии.
Настройка с помощью портативного конфигуратора
Датчики SmartLine поддерживают двустороннюю передачу данных между оператором и датчиком с возможностью дистанционной настройки. Для такого применения Honeywell предлагает универсальный конфигуратор
MCT404 серии MCTookit, который поддерживает протоколы DE и HART 5, 6, 7 и может использоваться в полевых условиях для локальной или удаленной настройки датчиков. Кроме того, это устройство может быть заказано в искробезопасном исполнении. Все датчики производства Honeywell разработаны с учетом совместимости с предлагаемыми протоколами связи, прошли соответствующие испытания и предназначены для работы с любым сертифицированным портативным конфигуратором.
Настройка с помощью персонального компьютера
Разработанное компанией Honeywell программное обеспечение SCT 3000 (Smart Configuration Toolkit) обеспечивает простой способ настройки цифровых приборов по протоколу DE с использованием персонального компьютера в качестве интерфейса настройки. Для настройки устройств по протоколу HART и Fieldbus, предлагается программное обеспечение FDM (Field Device Manager) и FDM Express.
Интеграция с системой управления
o Все протоколы связи SmartLine полностью соответствуют новейшим стандартам протоколов HART/DE/Fieldbus.
o Интеграция с платформой Honeywell Experion PKS обеспечивает следующие уникальные преимущества.
o Передача сообщений o Индикация режима обслуживания o Сообщения о несанкционированном внесении изменений в конфигурацию
o Отображения производственных участков в FDM со сведениями о работоспособности
o Все датчики серии SmartLine проверены совместно с платформой Experion PKS, что позволяет обеспечить максимальный уровень совместимости и интеграции
