Технология радиолокационных измерений не требует кон_ такта прибора со средой и гарантирует минимальные требования к обслуживанию. Микроволнам не требуется среда передачи, поэтому они практически не зависят от особенностей технологического процесса (пар, давление, пыль или экстремальные температуры). Siemens предлагает несколько моделей для различных условий эксплуатации.

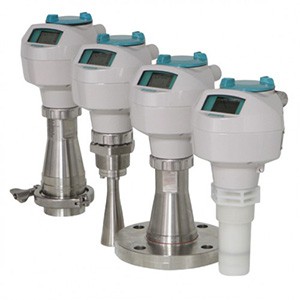

SITRANS Probe LR — 2-проводная схема; работающий на частоте 6 ГГц импульсный радарный измерительный преобразователь для непрерывного контроля уровня жидкостей и взвесей в резервуарах для хранения с номинальным давлением и температурой, диапазон измерения: 0 – 20 м.
SITRANS LR200 — 2-проводная схема; работающий на частоте 6 ГГц импульсный радарный измерительный преобразователь для непрерывного контроля уровня жидкостей и взвесей в резервуарах для хранения и технологических резервуарах в условиях высокого давления и температуры, диапазон измерения: 0 – 20 м.
SITRANS LR250 — 2-проводная схема; работающий на частоте 25 ГГц импульсный радарный измерительный преобразователь для непрерывного контроля уровня жидкостей и взвесей в резервуарах для хранения и технологических резервуарах в условиях высокого давления и температуры, диапазон измерения: 0 – 20 м. Идеально подходит для не_ больших резервуаров и низкодиэлектрических сред.
Автоматическое подавление помех
В приборах SITRANS LR реализована запатентованная технология обработки сигналов Process Intelligence. Глубокие знания и богатый опыт реализованы в программных алгоритмах, осуществляющих интеллектуальную обработку про_ филей эхо. Результат — воспроизводимые, быстрые и надежные измерения. Особенностью радарных устройств SITRANS является автоматическое подавление помех, эта технология автоматически обнаруживает и подавляет ложные эхосигналы от препятствий, присутствующих внутри резервуаров. Рассматриваемую функцию можно активировать при помощи локального интерфейса или программного обеспечения SIMATIC PDM, работающего по протоколу HART® или PROFIBUS PA.
Критерии |
SITRANS Probe LR |
SITRANS LR200 |
SITRANS LR250 |
Основные области применения (отрасли) |
Химическая |
Химическая, нефтехимическая |
Химическая, нефтехимическая |
Основные приложения |
Жидкости, резервуары для хранения |
Жидкости, резервуары для хранения, технологические аппараты |
Жидкости, резервуары для хранения и технологические аппараты с мешалками, жидкости в парообразном состоянии, высокие температуры, низкодиэлектрические среды |
Диапазон |
0,3...20 м |
0,3...20 м |
50 мм от края излучателя... 20 м, в зависимости от излучателя |
Частота |
5,8 ГГц (Северная Америка — 6,3 ГГц) |
5,8 ГГц (Северная Америка — 6,3 ГГц) |
К-диапазон (25,0 ГГц) |
Погрешность измерения |
0,1 % от диапазона или 10 мм |
0,1 % от диапазона или 10 мм |
5 мм |
Температура |
Окружающая среда -40...+80 °C Процесс -40...+80 °C |
Окружающая среда -40...+80 °C Процесс -40...+200 °C, зависимости от типа антенны |
Окружающая среда -40...+80 °C Процесс -40...+200 °C, в зависимости от типа антенны |
Выход/ Коммуникация |
• 4...20 мА/HART® SIMATIC PDM для удаленной настройки и диагностики |
• 4...20 мА/HART PROFIBUS PA SIMATIC PDM для удаленной настройки и диагностики AMS |
• 4...20 мА/HART PROFIBUS PA Foundation Fieldbus SIMATIC PDM для удаленной настройки и диагностики AMS SITRANS DTM/FDT для Pactware, Fieldcare, и т. д. |
Питание |
• 4...20 мА, 24 В пост. т. (номинал), макс. 30 В пост. т. Минимальное напряжение зависит от общего сопротивления контура. |
• 4...20 мА, 24 В пост. т. (номинал), макс. 30 В пост. т. Минимальное напряжение зависит от общего сопротивления контура. |
• 4...20 мА, 24 В пост. т. (номинал), макс. 30 В пост. т. Минимальное напряжение зависит от общего сопротивления контура. |
Допуски |
CE, CSAUS/C, FM, Регистр судоходства Ллойда, ABS, FCC, Industry Canada, R&TTE, ATEX, PED, C-TICK, INMETRO |
CE, CSAUS/C, FM, Регистр судоходства Ллойда, ABS, FCC, Industry Canada, R&TTE, ATEX, PED, C-TICK, INMETRO |
CSAUS/C, CE, FM, FCC, Industry Canada, R&TTE, ATEX, PED, C-TICK, INMETRO |
