Частотный диапазон: 9 кГц...3,2 ГГц;
Сред. уровень собственных шумов: <-146 дБм/Гц;
Фазовый шум: от -115 дБн/Гц при отстр. на 10 МГц @ 1 ГГц;
Погрешность измерения амплитуды < 0,7 дБ;
Разрешение полосы пропускания: 10 Гц;
Встроенный предусилитель, маркерные измерения;
Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор;
Диагональ экрана 25,6 см (разрешение 1024x600);
Интерфейсы USB, LAN.
Характеристики |
Параметры |

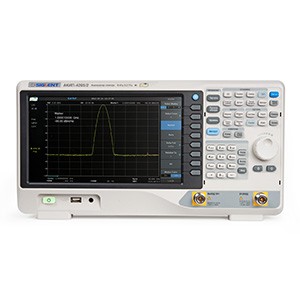

АКИП-4205/2 |
Частота |
Частотный диапазон |
9 кГц…3200 МГц |
Разрешение |
1 Гц |
|
Погрешность источника опорной частоты |
± 5*10-7/год |
|
Полоса обзора |
Нулевая; 100 Гц…3,2 ГГц |
|
Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц |
|
Скорость развертки |
24 мс…1000 с |
|
Полоса пропускания |
Полоса пропускания ПЧ |
10 Гц… 3 МГц (шаг 1-3-10) |
Погрешность установки полосы пропускания ПЧ |
± 5 % |
|
Избирательность по уровням (60 дБ/ 3 дБ) |
4,8:1 |
|
Полоса пропускания видео |
1 Гц…3 МГц (шаг 1-3-10) |
|
Амплитуда |
Диапазон измерений |
От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен |
Аттенюатор |
0 … 51 дБ ( шаг 1 дБ) |
|
Предусилитель |
20 дБ, 9 кГц…3,2 ГГц |
|
Максимальный входной уровень |
± 50 Впост |
|
Опорный уровень |
-100 дБм…+30 дБм (шаг 1 дБ) |
|
Средний уровень собственного шума (DANL) |
С выключенным предусилителем: |
|
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) |
|
КСВ |
≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) |
|
Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц |
|
Интермодуляционные искажения третьего порядка |
+10 дБ: ≥50 МГц |
|
Трекинг генератор |
Диапазон частот |
100 кГц…3200 МГц |
Выходной уровень |
-20 дБм…0 дБм (разрешение 1 дБ) |
|
Неравномерность АЧХ |
± 3 дБ |
|
ЭМС (Опция) |
Полоса пропускания ПЧ |
200 Гц, 9 кГц, 120 кГц (-6 дБ) |
Детектор |
квазипиковый детектор |
|
Рефлектомер (опция) |
Виды измерений |
Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
Расширенные иземерени (опция) |
Виды измерений |
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот |
Входы |
ВЧ вход |
Соединитель N-типа; 50 Ом |
Трекинг генератор |
Соединитель N-типа; 50 Ом |
|
Выход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
|
Вход опорной частоты |
Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
|
Внешняя синхронизация |
Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
|
ДУ |
LAN, USB, RS232 |
|
Память |
Память |
Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
Дисплей |
25,6 см, ЖК, разрешение 1024х600 |
|
Потребляемая мощность |
30 Вт |
|
Условия эксплуатации |
0…+50 °С |
|
Габаритные размеры |
393х207х116,5 мм (Ш × В × Г) |
|
Вес |
≤ 4,6 кг (включая трекинг генератор) |
|
Питание |
100…240 В (автовыбор), 45…440 Гц |
