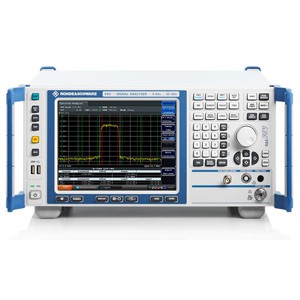

FSV Rohde&Schwarz Анализатор сигналов и спектра
|
Полоса 28 МГц
(базовая конфигурация) |
Полоса 40 МГц
(расширенная конфигурация) |
LTE
|
превышает ширину канала 20 МГц сигнала LTE
|
–
|
WiMAX
|
перекрывает полосы сигнала для всех профилей WiMAX™
|
перекрывает исследуемый сигнал и соседние каналы
|
WLAN
|
превышает ширину канала 20 МГц сигналов WLAN 802.11a/b/g
|
перекрывает полосу сигналов широкополосной технологии WLAN 802.11n
|
WCDMA
|
превышает полосу 20 МГц, необходимую для CCDF-измерений сигналов WCDMA с четырьмя несущими
|
–
|
Скорость измерения
|
|
Скорость развертки, дистанционное управление, усреднение по 1000 разверткам
|
1000/с
(0,9 мс на развертку) |
Режим списка, измерение уровня основной частоты и пяти гармоник
|
21 мс
|
Поиск пикового значения маркера
|
1,3 мс
|
Смена и опрос частоты
|
15 мс
|
Скорость развертки, ручной режим работы
|
1000/с
(1 мс на развертку) |
Минимальное время развертки (нулевая полоса обзора)
|
1 мкс
|
Минимальное время развертки (развертка по частоте)
|
1 мс
|
Частота
|
||
Диапазон частот
|
R&S®FSV3
|
от 9 кГц до 3,6 ГГц
|
|
R&S®FSV7
|
от 9 кГц до 7 ГГц
|
|
R&S®FSV13
|
от 9 кГц до 13,6 ГГц
|
|
R&S®FSV30
|
от 9 кГц до 30 ГГц
|
|
R&S®FSV40
|
от 9 кГц до 40 ГГц
|
|
R&S®FSVс опцией R&S®FSV-B29
|
от 20 Гц до 3,6/7/13,6/30 ГГц
|
Долговременная стабильность опорного генератора
|
|
1×10-6
|
|
с опцией R&S®FSV-B4
|
1×10-7
|
Разрешение/полосы
|
||
Полоса разрешения
|
Стандартная развертка
|
от 1 Гц до 10 МГц
|
|
Стандартная развертка, нулевая полоса обзора
|
от 1 Гц до 10 МГц, 20 МГц, 28 МГц;
40 МГц (опция)
|
|
БПФ-развертка
|
1 Гц до 300 кГц
|
|
Канальный фильтр
|
100 Гц до 5 МГц
|
|
Фильтр электромагнитных помех
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
Полоса видеофильтра
|
|
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц
|
Полоса анализа сигнала
|
|
28 МГц
|
|
с опцией R&S®FSV-B70
|
40 МГц
|
Средний уровень собственных шумов (DANL)
|
||
DANL (полоса 1 Гц)
|
1 ГГц
|
–152 дБмВт, –155 дБмВт (тип.)
|
|
3 ГГц
|
–150 дБмВт, –153 дБмВт (тип.)
|
|
7 ГГц
|
–146 дБмВт, –149 дБмВт (тип.)
|
|
13 ГГц
|
–148 дБмВт, –151 дБмВт (тип.)
|
|
30 ГГц
|
–144 дБмВт, –147 дБмВт (тип.)
|
|
40 ГГц
|
–136 дБмВт, –139 дБмВт (тип.)
|
DANL с предусилителем,
опция R&S®FSV-B22 |
1 ГГц
|
–162 дБмВт, –165 дБмВт (тип.)
|
|
3 ГГц
|
–160 дБмВт, –163 дБмВт (тип.)
|
|
7 ГГц
|
–156 дБмВт, –159 дБмВт (тип.)
|
Интермодуляционные искажения
|
||
Точка пересечения по интермодуляционным составляющим третьего порядка
|
f < 3,6 ГГц
|
+13 дБмВт, +16 дБмВт (тип.)
|
от 3,6 до 30 ГГц
|
+15 дБмВт, +18 дБмВт (тип.)
|
|
Динамический диапазон WCDMA ACLR
|
||
|
Без компенсации шума
|
70 дБ
|
|
С компенсацией шума
|
73 дБ
|
Фазовый шум
|
||
Частота несущей 1 ГГц
|
отстройка от несущей 10 кГц
|
–106 дБн (1 Гц), –110 дБн (1 Гц) (тип.)
|
|
отстройка от несущей 100 кГц
|
–115 дБн (1 Гц)
|
|
отстройка от несущей 1 МГц
|
–134 дБн (1 Гц)
|
Общая погрешность измерений
|
||
|
3,6 ГГц
|
0,29 дБ
|
|
7 ГГц
|
0,39 дБ
|
Следящий генератор R&S®FSV-B9
|
||
Диапазон частот
|
R&S®FSV3
|
от 100 кГц до 3,6 ГГц
|
|
R&S®FSV7, R&S®FSV13, R&S®FSV30, R&S®FSV40
|
от 100 кГц до 7 ГГц
|
Сдвиг частоты
|
|
до 1 ГГц
|
Диапазон уровней
|
|
от –60 до 0 дБмВт
|
Обозначение
|
Тип
|
Анализатор спектра и сигналов, от 9 кГц до 3,6 ГГц
|
R&S®FSV3
|
Анализатор спектра и сигналов, от 9 кГц до 7 ГГц
|
R&S®FSV7
|
Анализатор спектра и сигналов, от 9 кГц до 13,6 ГГц
|
R&S®FSV13
|
Анализатор спектра и сигналов, от 9 кГц до 30 ГГц
|
R&S®FSV30
|
Анализатор спектра и сигналов, от 9 кГц до 40 ГГц
|
R&S®FSV40
|
R&S®FSV-K7:
AM/FM/φM |
R&S®FSV-K10:
GSM/EDGE/EDGE evo |
R&S®FSV-K72/-K73:
WCDMA |
R&S®FSV-K76/77:
TD-SCDMA |
R&S®FSV-K82:
CDMA2000® |
Мощность
Мощность несущей |
Мощность
Измерение мощности во временной области, в том числе мощности несущей |
Мощность
Мощность в кодовой области Зависимость мощности в кодовой области от времени
CCDF
|
Мощность
Мощность в кодовой области Зависимость мощности в кодовой области от времени
CCDF
|
Мощность
Мощность несущей Мощность в кодовой области Зависимость мощности в кодовой области от времени
CCDF
|
Модуляция
Глубина модуляции Девиация частоты Девиация фазы Частота модуляции |
Качество модуляции
EVM Ошибка по фазе/частоте Подавление исходного смещения |
Качество модуляции
EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов) |
Качество модуляции
EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов) |
Качество модуляции
RHO EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты элементов) |
Измерения спектра
Зависимость ВЧ спектра и ВЧ мощности от времени Аудиоспектр и временная область |
Измерения спектра
Спектр модуляции Спектр переходных процессов Паразитные излучения |
Измерения спектра
Маска спектра ACLR
Измерение мощности
|
Измерения спектра
Маска спектра ACLR
Измерение мощности
|
Измерения спектра
Маска спектра ACLR
Измерение мощности
|
Прочее
Аудиофильтры: 20 Гц/50 Гц/300 Гц (ФВЧ), 3 кГц/15 кГц/23 кГц/ 150 кГц (ФНЧ), компенсация предискажений, фильтр ITU-T Детекторы: +Пик, –Пик, RMS, SINAD, THD |
Прочее
– |
Прочее
Таблица каналов со сводкой каналов, используемых на базовой станции
Смещение синхросигнала
|
Прочее
Channel table with Таблица каналов со сводкой каналов, используемых на базовой станции
Смещение синхросигнала
Мощность от времени |
Прочее
Таблица каналов со сводкой каналов, используемых на базовой станции
Смещение синхросигнала
|
Специальные возможности
Универсальный широкополосный измерительный демодулятор АМ/ЧМ/ФМ, полоса анализа до 40 Мгц |
Специальные возможности
Одиночный и многопакетный |
Специальные возможности
Автоматическое обнаружение активных каналов и декодирование сигнальной информации Автоматическое определение кода шифрования Автоматическое определение формата модуляции HSDPA Поддержка сигналов режима компрессии Поддержка HSPA и HSDPA+ |
Специальные возможности
Автоматическое обнаружение активных каналов и декодирование сигнальной информации Автоматическое определение формата модуляции HSDPA Поддержка HSPA+ и HSDPA |
Специальные возможности
Автоматическое обнаружение активных каналов и декодирование сигнальной информации Надежные алгоритмы демодуляции для надежных измерений сигналов с несколькими несущими |
R&S®FSV-K84:
1xEV-DO |
R&S®FSV-K91/-K91n:
WLAN IEEE 802.11a/b/g/j/n |
R&S®FSV-K93:
WiMAX™ IEEE 802.16e, OFDM и OFDMA |
R&S®FSV-K100/-K101/-K102/-K104/-K105:
LTE |
|
Мощность
Мощность несущей Мощность в кодовой области Зависимость мощности в кодовой области от времени
CCDF
|
Мощность
Измерение мощности во временной и частотной области Передний/задний фронт
CCDF |
Мощность
Измерение мощности во временной и частотной области Передний/задний фронт
CCDF |
Мощность
Измерение мощности во временной и частотной области CCDF |
|
Качество модуляции
RHOPilot RHOData RHOMAC RHOOverall EVM Пиковая ошибка в кодовой области Сигнальное созвездие Остаточная ошибка в кодовой области I/Q-смещение Дисбаланс усиления Погрешность центральной частоты (погрешность тактовой частоты) |
Качество модуляции
EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов) |
Качество модуляции
EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов) |
Качество модуляции
EVM Сигнальное созвездие I/Q-смещение Дисбаланс усиления Квадратурная ошибка error Погрешность центральной частоты (погрешность тактовой частоты символов) |
|
Измерения спектра
Маска спектра ACLR
Измерение мощности
|
Измерения спектра
Маска спектра ACP
Неравномерность спектра
|
Измерения спектра
Маска спектра ACP
Неравномерность спектра
|
Измерения спектра
Неравномерность спектра |
|
Прочее
Таблица каналов со сводкой каналов, используемых на базовой станции
Смещение синхросигнала |
Прочее
Битовый поток Поле сигнала
Усреднение по нескольким измерениям
|
Прочее
Битовый поток Поле сигнала
Усреднение по нескольким измерениям
Сводная таблица пакетов Графическое представление карты DL |
Прочее
Битовый поток Сводная таблица распределения
Блок-схема прохождения сигнала
Усреднение по нескольким измерениям
|
|
Специальные возможности
Автоматическое обнаружение активных каналов и декодирование сигнальной информации Надежные алгоритмы демодуляции для надежных измерений сигналов с несколькими несущими |
Специальные возможности
полоса 40 МГц для сигналов WLAN IEEE 802.11n |
Специальные возможности
Автоматическая демодуляция в соответствии с картой DL Определяемая пользователем маска спектра
|
Специальные возможности
Автоматическое определение модуляции, длины циклического префикса и идентификатора ячейки
Измерения MIMO
|
|
