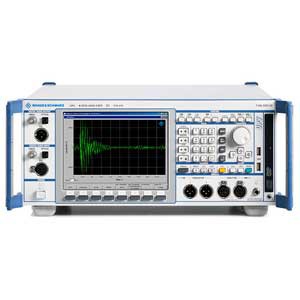

Анализатор звуковых сигналов R&S®UPV выполняет практически все возможные измерения на аналоговых и цифровых интерфейсах: от измерения искажений и отображения спектра до анализа цифрового интерфейса. Возможно одновременное выполнение и отображение результатов измерений. Аудиоанализатор R&S®UPV выполняет все измерения в истинном двухканальном режиме, что вдвое сокращает время измерений для стереосигналов.
Все тестовые сигналы и все измерительные функции в одном приборе
- Генераторы серии R&S®UPV позволяют формировать широкий набор аналоговых и цифровых (при установленных опциях R&S®UPV-B2/-B41/-B42) испытательных сигналов
- Анализатор R&S®UPV обеспечивает расширенный диапазон измерительных функций для аналоговых и цифровых (при установленных опциях R&S®UPV-B2/-B41/-B42) интерфейсов
- Эффективная работа в режиме многоканального БПФ-анализа с разрешением до миллигерц
- Программируемые пользователем фильтры всего за несколько секунд могут быть адаптированы к текущей измерительной задаче
- Принцип «все включено»; периферийные устройства не требуются
Огромное разнообразие интерфейсов в одном приборе
- Аналоговые выходы генератора в стандартной модели
- Двухканальный анализатор с аналоговыми входами в стандартной модели
- Возможность расширения до 16 измерительных каналов (опция R&S®UPV-B48)
- Цифровые аудио-интерфейсы (опция R&S®UPV-B2)
- Анализ и создание цифровых протоколов (опция R&S®UPV-K21)
- Анализ фазового дрожания (джиттера) и тестирование интерфейсов (опция R&S®UPV-K22)
- Тестирование звуковых микросхем с интерфейсами I²S (опция R&S®UPV-B41)
- Два универсальных последовательных интерфейса обеспечивают виртуальную адаптацию любой звуковой схемы (опция R&S®UPV-B42)
- Все параметры генератора и анализатора могут настраиваться независимо друг от друга и использоваться в любой комбинации друг с другом
Тотальное удобство в работе
- За счет самого современного, интуитивно-понятного пользовательского интерфейса обучение работе с прибором происходит за минимальное время
- Все результаты измерений можно охватить одним взглядом
- Эффективная справочная система служит поддержкой пользователю и помогает избежать ошибок при работе с прибором
Быстрый и мощный
- Высокая скорость измерений во всех компонентах системы
- Прибор хорошо подходит для использования на производстве
- Универсальный контроллер последовательностей R&S®UPV-K1 обеспечивает проведение целых серий измерений
Опции для дополнительных применений
- Генератор с малыми искажениями R&S®UPV-B1 служит для формирования аналоговых синусоидальных сигналов высокой чистоты и расширения частотного диапазона прибора
- Второй аналоговый генератор (R&S®UPV-B3) обеспечивает формирование разных синусоидальных сигналов в двух аналоговых выходных каналах
- Одновременный сбор измеренных значений для 16 аналоговых каналов с помощью опции R&S®UPV-B48 (по восемь каналов на опцию)
- Опция цифровых входов/выходов R&S®UPV-B2 с поддержкой частоты дискретизации 192 кГц содержит цифровые аудио-интерфейсы, отвечающие стандарту AES/EBU, и интерфейсы потребительского формата
- Цифровые аудио-схемы могут соединяться с прибором посредством универсальных цифровых интерфейсов (R&S®UPV-B42) или в формате I²S (R&S®UPV-B41)
- Опция R&S®UPV-K6 содержит расширенные функции анализа
- Опция PESQ-измерений (R&S®UPV-K61) служит для анализа речевых сигналов в соответствии с психоакустическими методами
- Опция R&S®UPV-K7 обеспечивает выполнение стандартизованных измерений параметров слуховых аппаратов
- Пакет опций R&S®UPV-K9/-K91/-K92 служит для измерения акустических параметров мобильных телефонов
- Опция дистанционного управления R&S®UPV-K4 обеспечивает дистанционное управление аудиоанализатором R&S®UPV и всеми его функциями
- Универсальный контроллер последовательностей R&S®UPV-K1 позволяет создавать и выполнять измерительные последовательности
- Изменение импеданса источника с 200 Ом на 150 Ом (опция R&S®UPV-U1)
- Выходные BNC-разъемы для контроля (опция R&S®UPV-U2)
- Набор адаптеров XLR/BNC (опция R&S®UPL-Z1)
- Аудиокоммутаторы R&S®UPZ позволяют переключать до 128 каналов на вход и выход
