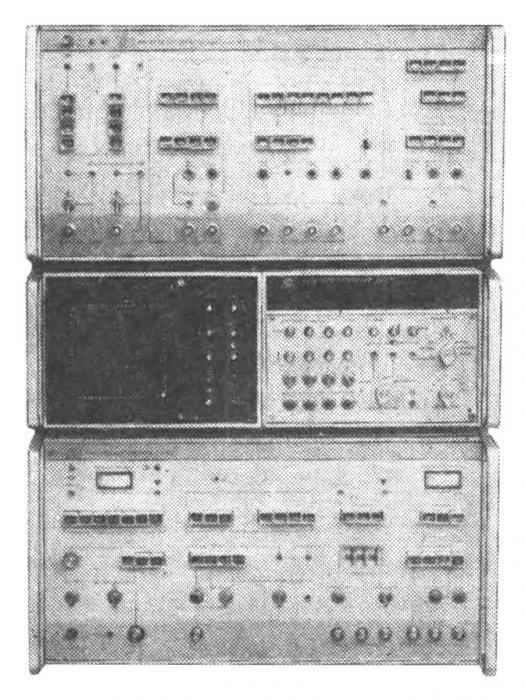

Анализатор спектра СК4-75
Также это изделие может называться: СК475, СК4 75, СКЧ-75, СКЧ75, СКЧ 75, sk4-75, sk475, sk4 75, ck4-75, ck475, ck4 75.
СК4-75 анализатор спектра предназначен для наблюдения спектров стационарных сигналов и измерения их параметров, измерения уровней и частот сигналов, внеполосных и побочных колебаний в лабораторных, цеховых условиях и условиях контрольно-ремонтных органов.
Анализаторы спектра СК4-75 состоят из:
- блоков индикаторных Я4С-70 и Я40-0830;
- блоков преобразователей Я4С-72 и Я4С-61 - Я4С-67.
Технические характеристики СК4-75:
Диапазон частот - от 0,1 ГГц до 17,44 ГГц.
Погрешность измерения:
- частоты - ±1%;
- уровня - ±1,8 дБ;
- отношения уровней - ±1 дБ.
Полоса обзора (шаг 1-2-5-10) - от 5 МГц до 2000 МГц.
Полосы пропускания на уровне -3 дБ - 0,1 МГц; 1 МГц; 3 МГц; 10 МГц.
Динамический диапазон СК4-75:
- по интермодуляционным искажениям - 50 дБ;
- по комбинационным искажениям - 80 дБ.
Средний уровень шумов в полосе пропускания 0,1 МГц:
- от 0,1 ГГц до 1,5 ГГц - 3·10-13 Вт;
- от 1,5 ГГц до 8,7 ГГц - 1·10-13 Вт;
- от 8,7 ГГц до 10 ГГц - 2·10-13 Вт;
- от 10 ГГц до 16,7 ГГц - 3·10-13 Вт;
- от 16,7 ГГц до 17,44 ГГц - 5·10-13 Вт.
Неравномерность АЧХ - ±5 дБ.
Время развертки (шаг 1-2-5) анализатора СК4-75 - от 10 мс до 20 с.
Максимально допустимая мощность на входе - 10-4 Вт.
Габаритные размеры:
- блок - 488×173×580 мм;
- блок - 488×173×572 мм;
- 7 блоков - 216×147×384 мм.
Масса - 135 кг.
Анализатор спектра СК4-75 используется в случаях:
- когда требуется проводить панорамный обзор спектра сигналов во всем диапазоне (поддиапазоне) частот и в большом (до 80 дБ) динамическом диапазоне, свободном в этих приборах от собственных помех;
- при контроле норм на внеполосные и побочные колебания передатчиков радиоэлектронных средств СВЧ диапазона;
- при разработке, настройке и контроле передающей радиоэлектронной аппаратуры всех назначений.
Условия эксплуатации:
Температура окружающего воздуха - от 5° С до 40° С (от 278 К до 313 К).
Относительная влажность воздуха при температуре воздуха 25° С (298 К) - до 80%.
Атмосферное давление - от 475 мм рт. ст. до 780 мм рт. ст. (от 61,34 кПа до 104 кПа).
Напряжение питающей сети - 220±22 В.
Частота сети СК4-75 - 50±0,5 Гц.
Потребляемая мощность - 180 В·А.
