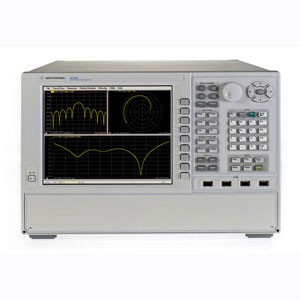

Измеритель параметров антенн Agilent Technologies N5264A
Создан на базе анализатора цепей PNA-X
Диапазон частот от 10 МГц до 26,5 ГГц
Уменьшена цена за счет работы на ПЧ (отсутствие ВЧ-части)
Самый быстрый на рынке измерительный приемник . его скорость сбора данных на 30% выше, чем у любого другого приемника. 400 000 точек данных в секунду одновременно на каждом из пяти каналов приемника
5 ПЧ-входов для параллельной работы
Встроенный источник гетеродинного сигнала (26,5 ГГц) - опция 108
Улучшенный на 20 дБ по сравнению с существующими приемниками (134 dB @ 10 Гц IFBW) динамический диапазон приемника, 5 каналов на приемник
Режим точечного усреднения снижает шум развертки, практически не влияя на скорость
Большой сенсорный экран 10,4. снабжен маркерами для масштабирования и "перетаскивания" для удобного и быстрого мониторинга данных
Операционная система Windows XP, 8 USB-разъемов, LAN и 2 GPIB, и управляющий порт TTL I/O, обеспечивающий универсальность подключений.
При решении прикладных измерительных задач в поле ближней зоны датчик располагается очень близко к испытуемой антенне, поэтому чувствительность и динамический диапазон не столь важны при анализе технических характеристик, как для антенного полигона дальней зоны. Функция выбораемой пользователем полосы ПЧ может использоваться для оптимизации скорости измерения за счёт чувствительности. Выбор наиболее широкой полосы (40 кГц) соответствует максимальной скорости измерения. Анализаторы серии PNA основаны на смесителях с преобразованием по первой гармонике до 20 ГГц и имеют на 24 дБ более высокую чувствительность и более широкий динамический диапазон по сравнению с анализаторами на основе стробоскопических смесителей. Это с большим запасом возмещает потерю чувствительности при установке полосы ПЧ в максимальное положение для достижения максимальной скорости измерения. Следовательно, серия PNA обеспечивает более высокую скорость сбора данных с повышенной чувствительностью при решении измерительных задач в поле ближней зоны. См. рисунок 2.
Для дальнейшего ускорения процесса измерения могут использоваться приборы Agilent Technologies серии PNA-L. Серия PNA-L допускает более широкую полосу ПЧ до 250 кГц, обеспечивая повышение скорости, но чувствительность при этом снижается (до 24 дБ на высоких частотах, но всего на несколько децибел на низких частотах).
Высокая скорость сбора данных анализаторов серии PNA делает их идеальными для использования на антенных полигонах дальней зоны. При установленной полосе ПЧ 10 кГц скорость сбора данных составляет 119 мкс на точку. Это важно для таких применений, при которых высока интенсивность сбора данных, например на полигонах с активными антенными решётками, но может оказаться бесполезным, если ограничена скорость вращения устройства позиционирования. Тем не менее, при большей скорости сбора данных может быть сужена полоса ПЧ, и тем самым значительно повышена чувствительность измерений без увеличения времени измерения
Измерения эффективной площади рассеяния
Семейство PNA обладает превосходной чувствительностью измерений, быстрой перестройкой частоты и высокой скоростью сбора данных, необходимых для измерений ЭПР. Превосходная чувствительность измерений обеспечивается основанной на смесителях (в отличие от стробоскопических преобразователей) технологией переноса частоты вниз; быстрая перестройка частоты достигается за счёт расположения источника и приёмника в одном приборе. Выбираемые пользователем полосы ПЧ, в пределах от 1 Гц до 40 кГц, позволяют удовлетворять конкретным требованиям за счёт оптимизации на основе компромиссного выбора между полосой частот и скоростью измерений.
При измерениях ЭПР для компенсации потерь в слабо отражающем объекте и при распространении сигнала в двух направлениях часто используют импульсы большой мощности. Для таких измерений, как правило, требуются временной селектор (импульсный модулятор) в приёмнике с целью предотвращения перегрузки приёмника во время передачи радиоимпульса. На рисунке 5 показан пример схемы временного селектора, которая легко может быть добавлена в систему измерения ЭПР, если требуется аппаратная реализация временного селектора для обработки импульсов.
При измерении ЭПР особенно полезными являются несколько дополнительных функциональных свойств прибора Agilent Technologies серии PNA
- Наличие источника и приёмника, объединённых в одном приборе, и возможность выбора диапазона частот прибора весьма значительно снижают затраты при решении задач измерения ЭПР.
- Измеренная характеристика может содержать до 16001 точки. Это обеспечивает для измерений ЭПР чрезвычайно большую длительность интервала времени, свободного от наложения сигналов, при высокой разрешающей способности. Пользователи, которым требуется большее число точек данных, могут использовать 32 канала прибора серии PNA и "сшить" графики, каждый из которых содержит по 1 001 точке, в единую характеристику с эффективным числом точек данных до 51 032.
Анализатор серии PNA имеет сменный накопитель на жестких магнитных дисках для обеспечения требований по защите данных
Расчёт эффективной мощности излучения
Эффективная мощность излучения (Erp) - это мощность на выходе передающей антенны.
Erp = Psource -(L1 + L2 ) + Gamp + Gt
где Erp - эффективная мощность излучения (дБм) Psource - выходная мощность источника (дБм) L1 и L2 - потери в кабеле(ях) между источником и антенной (дБ) Gamp - коэффициент усиления усилителя (если таковой используется) (дБ) Gt - коэффициент усиления передающей антенны (дБ)
Расчёт потерь распространения в свободном пространстве
Потери распространения в свободном пространстве (мощность диссипации, Pd) антенного полигона определяет разность в уровнях мощности на выходе передающей антенны и на выходе ненаправленной антенны (коэффициент усиления 0 дБ), расположенной на принимающей стороне. Эти потери распространения вызываются дисперсионной природой передающей антенны. Передающая антенна излучает сферический волновой фронт; только часть этого сферического волнового фронта улавливается приёмной антенной.
Для свободного пространства и дальней зоны поля коэффициент передачи полигона определяется следующим образом:
Pd = 32,45 + 20 х log (R) + 20 х log (F)
где Pd - потери распространения в свободном пространстве (мощность диссипации) (дБ) R - длина полигона (м) F - частота измерения (ГГц)
Это уравнение не учитывает затухание в атмосфере, которое может быть существенным в определённых миллиметровых диапазонах.
Компактные антенные измерительные полигоны обеспечивают высокую эффективность коэффициента передачи за счёт коллиматоров или фокусирования передаваемой мощности одним или несколькими отражателями. Коэффициенты передачи для большинства компактных антенных измерительных полигонов можно узнать, обратившись к брошюрам технических данных или запросить их у производителя. Если коэффициент передачи неизвестен, то в качестве оценки худшего случая можно воспользоваться потерями в свободном пространстве.
Следует рассчитать коэффициенты передачи полигона для минимальной и максимальной рабочей частоты.
Расчёт максимального уровня мощности на выходе испытуемой антенны
Для приблизительного определения уровня максимальной мощности на выходе испытуемой антенны необходимо рассчитать уровень принимаемой мощности в измерительном канале. Требуемая чувствительность измерения определяется исходя из уровня мощности, принимаемой в измерительном канале, требуемого динамического диапазона и требуемой точности измерения. Уровень максимальной мощности, принимаемой в измерительном канале, достигается в том случае, когда испытуемая антенна находится в створе с передающей антенной.
Paut = Erp -Pd +Gaut
где Paut - уровень мощности, принимаемой в измерительном канале, на выходе испытуемой антенны (дБм) Erp -эффективная мощность излучения (дБм)
Pd - потери распространения в свободном пространстве (дБ, на максимальной частоте измерения) Gaut - ожидаемый максимальный коэффициент усиления испытуемой антенны (дБ)
