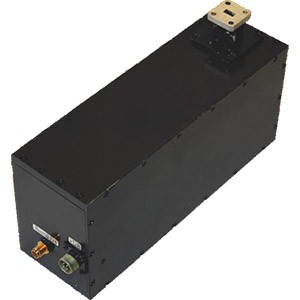

Малошумящие приемные конверторы частоты для участков диапазона от 26 до 96 ГГц осуществляют перенос спектра СВЧ сигналов спутниковых и радиорелейных линий связи в диапазон входных частот базового радиоприемного устройства или измерительного прибора в системах радиоконтроля.
Наименование параметра |
СК1С 2640 |
СК1С 4054 |
СК1С 5466 |
СК1С 6681 |
СК1С 8196 |
Диапазон входных частот, ГГц |
от 26 до 40 |
от 40 до 54 |
от 54 до 66 |
от 66 до 81 |
от 81 до 96 |
Коэффициент шума, не более, дБ |
10 |
15 |
17 |
17 |
17 |
Коэффициент передачи, не менее, дБ |
25 |
25 |
25 |
20 |
20 |
Уровень компрессии входного сигнала на 1 дБ по выходу не менее, дБ/мВт |
10 |
5 |
5 |
5 |
10 |
Динамический диапазон по компрессии входного сигнала на 1 дБ не менее, дБ |
60 |
60 |
60 |
55 |
55 |
Подавление зеркального и комбинационного каналов приема не мене, дБ |
45 |
45 |
45 |
45 |
45 |
Спектральная плотность мощности фазовых шумов при отстройке на 10 кГц не более, дБ/Гц |
минус 96 |
минус 90 |
минус 90 |
минус 88 |
минус 88 |
Номинальное значение промежуточной частоты, МГц* |
от 3000 до 18000 |
от 3000 до 18000 |
|
