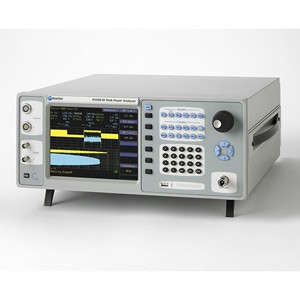

4500В - ВЧ Анализатор пиковой мощности Boonton Electronics
Boonton 4500B представляет собой мощный инструмент для сбора, отображения, анализа и измерения характеристик ВЧ сигналов во временной области, а также их статистической обработки. Он обрабатывает импульсные ВЧ сигналы РЛС, сигналы TDMA и GSM, псевдослучайные или шумоподобные сигналы, используемые в CDMA и WLAN, модулированные сигналы с временным разделением каналов, такие как GSM-EDGE и TD-SCDMA. Анализатор 4500В обладает разрешением по времени 100 пс, видеополосой до 65 МГц (в зависимости от датчика) и гибкими возможностями запуска. Динамический диапазон более 70 дБ (в зависимости от датчика) позволяет измерять пиковую мощность в большинстве приложений без необходимости переключения поддиапазонов. Кроме того, прибор дает возможность непрерывно проводить статистический анализ мощности сигналов при скорости захвата до 25 Мвыб/с (опция), отображать в текстовом виде результаты 15 автоматических измерений для каждого канала, а также просматривать огибающую сигнала и использовать послесвечение экрана для ускоренного углубленного анализа сигналов. Анализатор имеет удобные входные и выходные интерфейсы, а USB порты позволяют сохранять на внешние носители такие данные, как настройки прибора, осциллограммы сигналов и файлы растровой графики.
Основные особенности.
- ЖК TFT дисплей размером 8,4"
- Одновременное отображение до четырех измерительных каналов, двух каналов с запоминанием и одного канала, позволяющего проводить математическую обработку
- Автоматический запуск во всем диапазоне между пиковыми значениями, с задержкой по времени или с задержкой до наступления события
- Статистический анализ, включая построение комплементарной интегральной функции распределения (CCDF) со стробированием и функции плотности вероятностей (PDF) в линейном или логарифмическом масштабе (опционально)
- Отображение в текстовом виде результатов 15 автоматических измерений для каждого канала
- Длительное послесвечение экрана, режим прокрутки и возможность просмотра огибающей сигнала
- Интерфейсы GPIB, USB и LAN
- Доступны датчики пиковой мощности с широкой видеополосой, быстрым временем нарастания сигнала и широким динамическим диапазоном
- Видеополоса до 65 МГц
Превосходное время захвата.
Boonton 4500B оснащен большим цветным TFT ЖК дисплеем с диагональю 8,4", разрешением 640*480 пикселей и подсветкой флуоресцентными лампами с холодным катодом (CCFL). Дисплей позволяет одновременно просматривать два ВЧ канала и два канала запуска, два канала с запоминанием и один канал с математической обработкой в реальном времени.
Возможность качественного просмотра нескольких каналов имеет неоценимое значение для решения многих задач, поэтому большой цветной дисплей анализатора 4500B специально приспособлен для многоканальных приложений. Пользователь может выбирать различные цвета для отображения перекрывающихся сигнальных трасс и соответствующих им результатов измерений. Например, если осциллограмма канала 1 высвечивается в желтом цвете, то и результаты измерений в канале 1 тоже будут желтыми. Четкая дифференциация информации по цвету облегчает её анализ.
Анализатор 4500B предлагает гибкие возможности пользовательского конфигурирования дисплея, позволяя выбирать необходимые виды измерений, конкретные настройки параметров и индикацию результатов измерений. Чтобы не запутаться, эти измерения можно объединять в группы.
Уникальная система запуска.
В приборе 4500B использована уникальная система запуска с квалификатором, позволяющим выбирать запуск по определенному событию или с определенной задержкой, что дает возможность захватывать выбранный пользователем импульс даже при переменном времени наступления события. Сигналы современных систем связи обычно состоят из длинных кадров данных, поэтому часто очень важно захватить пиковую мощность сигнала в определенном временном интервале или при обнаружении определенного события внутри группы.
При запуске в режиме В квалификатор устраняет проблемы синхронизации, связанные с дрожанием развертки в пределах пакетов импульсов, которые часто встречаются в сигналах РЛС и сверхширокополосной связи. Диапазон настройки такого квалификатора: до 999 999 событий или до 1 секунды.
Автоматический анализ.
Прибор 4500B позволяет анализировать изменения мощности сигнала в зависимости от времени для повторяющихся ВЧ сигналов. Приложения включают тестирование линейности ВЧ усилителей, сигналы
TDMA и GSM, а также РЛС, спутниковую связь и авионику. При развертке 5 нс/дел. динамический диапазон мощности, отображаемой в логарифмическом масштабе, превышает 70 дБ.
Предлагаются датчики пиковой мощности со временем нарастания <7 нс (видеополосой до 65 МГц) и динамическим диапазоном 70 дБ (в режиме измерения импульсных сигналов) или 80 дБ (в режиме измерения модулированных сигналов). Эти датчики оптимизированы для использования с анализатором 4500B идеально подходят для измерения
сигналов РЛС или беспроводных систем поколения 3G и будущего поколения 4G, использующих
такие сложные виды модуляции, как OFDM. Два регулируемых маркера позволяют считывать значения мощности в любой точке осциллограммы. Кроме того, маркеры позволяют выделять участок сигнала, в котором измеряются максимальная, минимальная и средняя мощность за длительный период времени, а также отношение пиковой мощности к средней. Это особенно полезно для анализа уровня мощности на отрезке, соответствующем вершине импульса.
Функция автоизмерения позволяет измерить и рассчитать 15 общепринятых параметров мощности и времени. Все параметры четырех активных каналов отображаются в текстовом виде. Кроме того, их можно просмотреть в графическом виде в соответствии с заданными пользователем параметрами отображения.
Мощные возможности по статистическому анализу.
В качестве опции для 4500B предусмотрена возможность вычисления функции плотности вероятностей
(PDF), кумулятивной функции распределения (CDF) и комплементарной интегральной функции распределения (CCDF) для точной оценки шумоподобных ВЧ сигналов, используемых в CDMA, HDTV и WLAN. Эти статистические функции применяются для непрерывного анализа очень большого числа выборок мощности, выполняемых с частотой до 25 МГц, или результатов измерений при запуске с частотой 50 МГц в двух каналах. Эти быстрые и точные функции позволяют измерять чрезвычайно редкие пики мощности в выборках заданного объема или в заданном интервале сбора данных. Хотя сбор данных может осуществляться в течение очень длительного периода или непрерывно, вероятность обнаружения редко происходящих событий довольно велика за счет чрезвычайно высокой скорости выборки.
