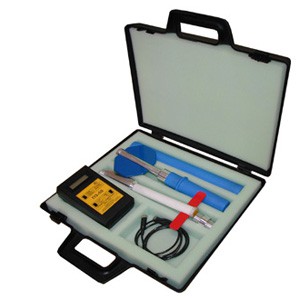

Измеритель напряжённости поля промышленной частоты П3-50
Измеритель П3-50 предназначен для измерения напряженности электрического и магнитного поля промышленной частоты (50 Гц) и применяется для контроля предельно допустимых уровней электрического и магнитного поля.
Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием. Основными элементами измерителя являются устройство отсчетное УО3-50 и антенны-преобразователи (АП) направленного приема. Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и поступает на вход УО3-50, где происходит его фильтрация, дальнейшее усиление, преобразование в постоянное напряжение и индикация.
Для измерения напряженности электрического поля предназначена АП Е3-50.
Для измерения напряженности магнитного поля предназначена АП Н3-50 или Н3-50М.
Измеритель поставляется в комплектах
П3-50А, П3-50Б и П3-50В:
- П3-50А предназначен для измерения напряженности электрического поля.
- П3-50Б предназначен для измерения напряженности магнитного поля.
- П3-50В совмещает функции комплектов П3-50А и П3-50Б.
Технические характеристики:
Диапазон измерения
напряженности электрического поля, кВ/м: от 0,01 до 100.
Пределы измерения, кВ/м: 0.2, 2, 20 и 200.
Диапазон измерения
напряженности магнитного поля с АП Н3-50, А/м: от 0,01 до 1800.
Пределы измерения, А/м: 0.2, 2, 20, 200 и 2000.
Диапазон измерения напряженности магнитного поля с АП Н3-50М, А/м: от 0,1 до 18000.
Пределы измерения, А/м: 2, 20, 200, 2000 и 20000.
Пределы допускаемой относительной основной погрешности
измерения напряженности электрического поля, %:
+[15 + 0,2[ЕП/ЕX]] ,
где: ЕП - установленный предел измерения;
ЕX - измеренное значение напряженности электрического поля, кВ/м.
Пределы допускаемой относительной основной погрешности
измерения напряженности магнитного поля, %:
+[15 + 0,2[НП/НX]] ,
где: НП - установленный предел измерения;
НX - измеренное значение напряженности магнитного поля, А/м.
Время непрерывной работы в автономном режиме, не менее, ч: 16.
Источник питания: встроенная батарея из 4-х сменных химических элементов по 1,5 В.
Габариты составных частей измерителя, не более, мм3:
- АП Е3-50, Н3-50 и Н3-50М: 450х110х40;
- устройство отсчетное УО3-50: 170х85х45;
- измеритель в футляре для переноски: 440х390х90.
Масса составных частей измерителя, не более, кг:
- АП Е3-50, Н3-50 и Н3-50М: 0.8;
- устройство отсчетное УО3-50: 0.5;
- измеритель в футляре для переноски: 3.0.
