НАЗНАЧЕНИЕ

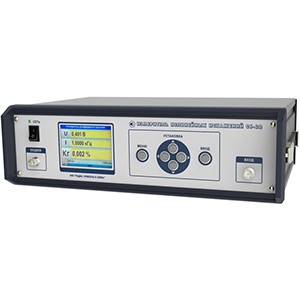

Измеритель нелинейных искажений С6-22 предназначен для измерения коэффициента гармоник, среднеквадратического значения переменного напряжения и частоты квазигармонических сигналов, используемых в радиоэлектронике, связи, автоматике и измерительной технике.
Измеритель нелинейных искажений С6-22 заменяет приборы С6-7, С6-8, С6-11, С6-12, СК6-13 (в части измерителя нелинейных искажений).
ОСОБЕННОСТИ ПРИБОРА
Современный многофункциональный прибор с полной автоматизацией измерений.
Диапазон измерения коэффициента гармоник от 0,002 %.
Диапазон измерения переменного напряжения от 10 мкВ.
Автоматическая и ручная установка полосы частот при измерении коэффициента гармоник и напряжения переменного тока.
Наименование характеристики |
Значение характеристики |
||
Диапазон напряжений входного сигнала: |
|
||
- при измерениях коэффициента гармоник |
от 0,1 до 100 В |
||
- при измерениях частоты |
от 0,05 до 100 В |
||
- в режиме вольтметра |
от 0,1 мВ до 100 В |
||
- в режиме вольтметра с включенным фильтром 500 кГц |
от 10 мкВ до 100 В |
||
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник (∆г), %: |
|
||
входное напряжение, В |
диапазон частот
|
диапазон измерений*, % |
|
|
от 10 до 19,99 Гц |
от 0,005 до 100 |
±(0,03 Кг + 0,0025), где Кг – измеренное значение коэффициента |
св. 0,4 до 100 |
|
|
гармоник |
св. 20 Гц до 19,99 кГц включ. |
от 0,002 до 100 |
±(0,03 Кг + 0,001) |
|
св. 20,00 до 100 кГц включ. |
от 0,005 до 100 |
±(0,03 Кг + 0,003) |
|
св. 100 до 200 кГц включ. |
от 0,007 до 100 |
±(0,05 Кг + 0,004) |
|
от 0,1 до 0,4 включ. |
от 10 до 19,99 Гц |
от 0,01 до 100 |
±(0,03 Кг + 0,005) |
св. 20 Гц до 19,99 кГц включ. |
от 0,005 до 100 |
±(0,03 Кг + 0,002) |
|
св. 20,00 до 100 кГц включ. |
от 0,01 до 100 |
±(0,03 Кг + 0,005) |
|
св. 100 до 200 кГц включ. |
от 0,02 до 100 |
±(0,05 Кг + 0,01) |
|
Пределы допускаемой абсолютной погрешности измерений входного напряжения (∆в) в режиме вольтметра, В |
|
||
в диапазоне частот от 10 до 20 Гц включ. |
±(0,03 U + 10∙10-6), где U – измеренное значение напряжения |
||
в диапазоне частот св. 20 Гц до 200 кГц включ. |
±(0,02 U +10∙10) |
||
в диапазоне частот св. 200 до 600 кГц включ. |
±(0,03 U +10∙10-6) |
||
в диапазоне частот св. 600 до 1000 кГц включ. |
±(0,06 U + 10∙10-6) |
||
Пределы допускаемой абсолютной погрешности измерений входного напряжения в режиме вольтметра с включенным фильтром нижних частот 500 кГц в диапазоне частот от 10 Гц до 200 кГц (∆вф), В |
±(0,03 U + 3∙10-6) |
||
Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала в диапазоне частот от 10 Гц до 1000 кГц, Гц |
±(5·10-5·F + 0,1), где F – измеряемое значение частоты |
||
* в диапазоне измерений коэффициента гармоник от 0,002 до 0,01 % пределы допускаемой погрешности нормируются для сигналов, содержащих не более 3-х гармоник |
Наименование характеристики |
Значение характеристики |
Масса прибора, кг, не более |
4 |
Габаритные размеры (длина х ширина х высота), мм, не более |
270 х 365 х 115 |
Напряжение питания от сети переменного тока частотой (50 ± 05) Гц, В |
220 ±22 |
Потребляемая мощность, В·А, не более |
30 |
Нормальные условия: |
|
- температура окружающего воздуха, оС |
20 ±5 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Рабочие условия эксплуатации: |
|
- температура окружающего воздуха, оС |
от 5 до 40 |
- относительная влажность окружающего воздуха при температуре 25 С, %, не более |
90 |
- атмосферное давление, кПа |
70-106,7 |
