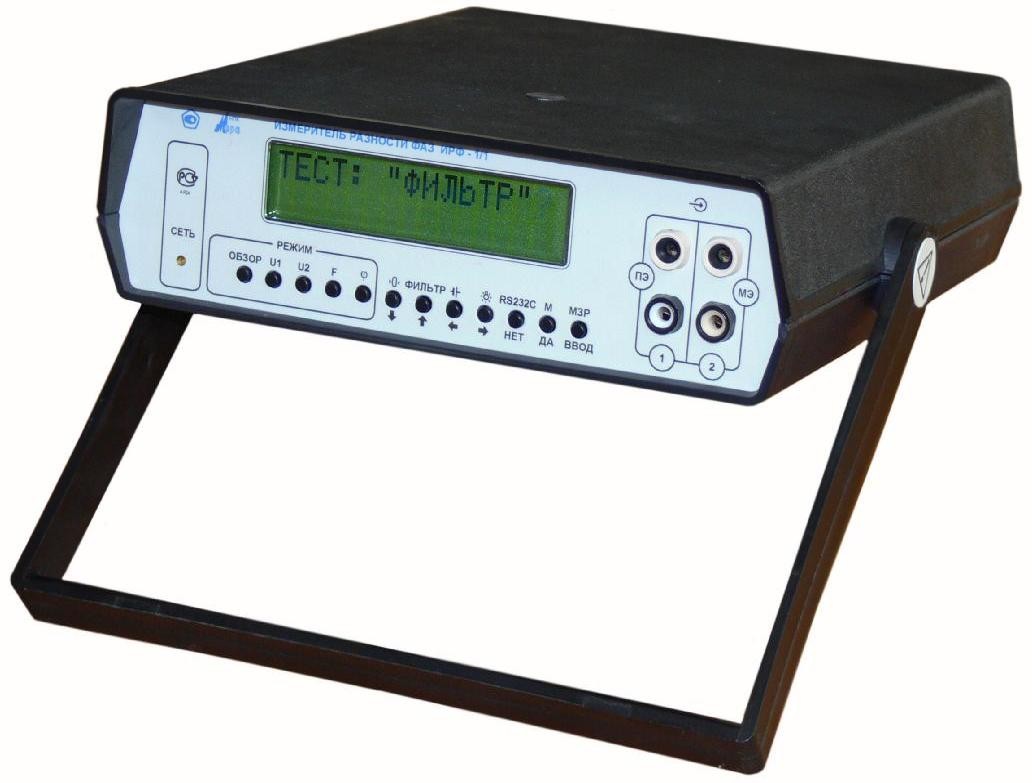

Измерители разности фаз ИРФ-1А, ИРФ-1/1А предназначены для измерения в режимах автономного и дистанционного управления следующих параметров переменных напряжений, действующих как в обычных, так и в гальванически развязанных цепях:
Измерители разности фаз ИРФ-1А, ИРФ-1/1А предназначены для измерения в режимах автономного и дистанционного управления следующих параметров переменных напряжений, действующих как в обычных, так и в гальванически развязанных цепях:
разности фаз двух синусоидальных напряжений;
среднеквадратического значения синусоидальных напряжений;
частоты переменного напряжения, действующего на входе «1» прибора.
Приборы обеспечивают в обзорном режиме одновременное измерение разности фаз, частоты и среднеквадратического значения синусоидального напряжения, действующего на входе «1» прибора.
Приборы могут быть использованы при определении амплитудно-частотных и фазочастотных характеристик различных низкочастотных электрических цепей, усилителей, фильтров, аттенюаторов, трансформаторов и т.д.
Приборы обеспечивают измерение разности фаз, частоты и среднеквадратического значения входных синусоидальных напряжений. Разность фаз определяется как разность между фазами напряжений, действующими соответственно на входе «2» и входе «1» прибора;
Диапазон рабочих частот при измерении разности фаз от 20 до 5600 Гц. Приборы обеспечивают также измерение разности фаз на фиксированных частотах 25, 50 и 75 Гц в условиях воздействия помех, уровни которых не превышают уровни входных сигналов. На рабочих частотах 25 и 75 Гц частота помехи равна промышленной частоте (50 ±1) Гц, на рабочей частоте 50 Гц частота помехи равна (25 ±0,5) Гц или (75 ±1,5) Гц;
Диапазон входных напряжений при измерении разности фаз 0,1 - 250 В;
Пределы измерения разности фаз от 0 до 360 градусов;
Разрешающая способность при измерении разности фаз устанавливается равной 1 или 0,1 градуса;
Предел допускаемой погрешности измерения разности фаз равен ±1 градусу;
Диапазон измерения среднеквадратических значений напряжения от 0,2 до 250 В;
Диапазон рабочих частот при измерении напряжения от 20 Гц до 10 кГц;
Предел допускаемой относительной погрешности измерения синусоидального напряжения на частотах от 20 до 200 Гц равен ±2 %, на частотах свыше 200 Гц равен ±2,5 %;
Приборы измеряет частоту напряжения, действующего на входе «1», в диапазоне от 20 Гц до 10 кГц. Диапазон входных напряжений при измерении частоты равен диапазону напряжений при измерении разности фаз;
Разрешающая способность измерения частоты в диапазоне частот от 20 до 999,9 Гц равна 0,1 Гц, в остальном диапазоне - 1 Гц;
Предел допускаемой абсолютной погрешности измерения частоты равен ±0,2 Гц на частотах от 20 до 999,9 Гц и ±2 Гц на частотах от 1 до 10 кГц;
Приборы обеспечивают в обзорном режиме измерение разности фаз, частоты и среднеквадратического значения синусоидального напряжения, действующего на входе «1» прибора;
Время измерения разности фаз прибора не превышает 2 с;
Входное активное сопротивление прибора по обоим входам не менее 300 кОм;
Входные цепи приборов гальванически развязаны между собой. Максимальное рабочее напряжение электрической изоляции между ними равно 300 В частоты 50 Гц. Сопротивление электрической изоляции между ними в рабочих условиях применения прибора не менее 500 кОм;
Приборы выдерживает перегрузку переменным напряжением 300 В по каждому входу;
В приборах предусмотрена возможность подсветки индикатора;
Питание прибора осуществляется напряжением (220±22) В от сети промышленной частоты (50±2) Гц или (при автономном питании) от трех элементов типа "VARTA", каждый из которых имеет э.д.с. в пределах от 1 до 1,5 В;
Мощность, потребляемая прибором от промышленной сети питания при номинальном напряжении, не более 5 ВА. Ток, потребляемый от батареи при пониженном напряжении 3,1 В при выключенной подсветке индикатора, не более 220 мА, при включенной подсветке - 300 мА;
Прибор допускает непрерывную работу в рабочих условиях применения в течение времени не менее 8 ч при сохранении своих технических характеристик в пределах норм, установленных ТУ. При автономном питании от трех свежезаряженных аккумуляторов типа “VARTA 5506” емкостью 1100 мА/час при выключенной подсветке индикатора время непрерывной работы прибора в режиме измерения фазы составляет не менее 4 часов;
Средняя наработка на отказ прибора не менее
20000 ч.
диапазон рабочих температур: +(5…40)о С;
относительная влажность воздуха, до 90 % при температуре 30 о С;
напряжение питающей сети (220 ± 22) В частотой (50 ± 2) Гц.
