АРМ позволяет производить виды поверок:
измерение мощности
измерение спектральных характеристик;
измерение времени задержки и ослабления сигнала в линии
Назначение:

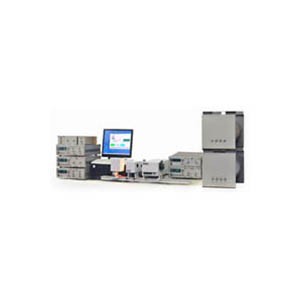

Автоматизированное рабочее место поверки средств измерений параметров волоконно-оптических систем передачи ОК6-13 предназначено для проведения автоматизированной поверки средств измерений ВОСП по следующим параметрам:
– мощность и стабильность излучения генераторов, источников
излучения, тестеров;
– погрешность измерения абсолютных и относительных уровней
мощности ваттметров, тестеров, рефлектометров,
измерителей затухания;
– затухание, погрешность установки ослабления аттенюаторов;
– погрешность рефлектометров по шкалам расстояний и ослаблений,
и определение их мертвых зон;
– спектральные характеристики средств измерений параметров ВОСП.
Принцип действия:
Принципы работы АРМ:
– сравнение величины мощности сигнала, подаваемого от стабильного
источника поочередно на ваттметр, входящий в состав АРМ,
и на поверяемый ваттметр;
– спектральное разложение сигнала с поверяемого источника
с помощью монохроматора МДР-203, а также измерение спектральных
характеристик поверяемых фотоприемников путем сравнения их со
спектральной характеристикой опорного приемника;
– рефлектометрические – на основе формирования двух электрических
импульсов с регулируемой длительностью задержки между ними и
последующего преобразования их в оптические импульсы.
Технические характеристики:
Рабочие длины волн источника излучения ОГ4-223, аттенюатора программируемого ОД1-28, генератора импульсов поверочного ОГ5-101, волокна оптического 0,85;1,31;1,55 мкм
Диапазон длин волн ваттметра ОМ3-109 и установки для спектральных измерений ОС4-100 0,8 – 1,65 мкм
Выходная мощность источника излучения ОГ4-223 в режиме непрерывного немодулированного излучения не менее 5 мВт
Диапазон воспроизводимого затухания аттенюатора ОД1-28 от 0 до 90 дБ
Диапазон измерений мощности ваттметра ОМ3-109 от –90 до +20 дБм
Диапазон воспроизводимых расстояний генератора ОГ5-101 10 ÷ 5х105 м
Время задержки оптического импульса:
– для волокна оптического ОМ в диапазонах (1,31 ± 0,05);
(1,55 ± 0,05) мкм не менее 245000 нс;
– для волокна оптического ММ в диапазоне (0,85 ± 0,05) мкм не менее
79000 нс
Абсолютная погрешность установки и измерения длины волны установки ОС4-100 не более ± 1 нм
Общие данные:
Диапазон рабочих температур 10–35 o С
Относительная влажность воздуха при 30 o С до 90 %
Питание от сети переменного тока 220 ± 22 В, 50 ± 1 Гц;
Потребляемая мощность не более 500 ВА
Масса не более 245 кг
