Краткое описание
Цифровые мониторинговые ВЧ/ОВЧ/УВЧ пеленгаторы семейства R&S®DDF0xE перекрывают весь диапазон частот от 0,3 МГц до 3 000 МГц вместе с поддиапазонами. Эти пеленгаторы используют методы цифровой обработки как для фильтрации (полоса быстрого преобразования Фурье и фильтры с линейной фазовой характеристикой), так и для расчета пеленга.

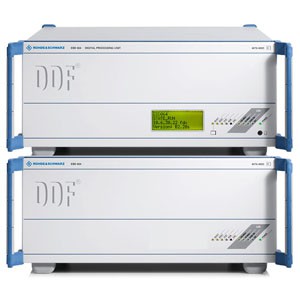

Каждый пеленгатор состоит из четырех функциональных блоков:
Пеленгационный ВЧ преобразователь R&S® EH110 предназначен для работы в диапазоне от 0,3 МГц до 30 МГц; пеленгационный ОВЧ/УВЧ преобразователь R&S® ET550 перекрывает диапазон от 20 МГц до 3000 МГц. Блок цифровой обработки R&S® EBD061 имеет два ПЧ-входа, что позволяет подключить к нему оба пеленгационных преобразователя (R&S® EH110 и R&S® ET550) одновременно (см. блок-схему на стр. 3). Стандартное программное обеспечение блока цифровой обработки содержит алгоритмы пеленгации Ватсона-Ватта и корреляционный интерферометр.
Цифровые методы пеленгации
Сокращение DDF в обозначении типа пеленгаторов R&S®DDF0xE расшифровывается как «digital direction finder» (цифровой пеленгатор), и указывает на то, что направление пеленга определяется цифровым путем, т.е. комплексные напряжения антенн измеряются высококачественным трехканальным пеленгационным приемником, действующим как векторный анализатор, и затем оцифровываются. Пеленги обрабатываются с помощью математических алгоритмов. Возможно применение и таких классических методов пеленгации, как метод Ватсона-Ватта, и современного метода корреляционного интерферометра
Метод Ватсона-Ватта предпочтительно используется в ВЧ диапазоне в случаях, когда место для установки пеленгаторной антенны ограничено (например, на кораблях). Кроме того, это позволяет проводить сканирование на максимальной скорости.
Применение
Стационарный ОВЧ/УВЧ радиомониторинг
Мобильная пеленгация GSM
Пеленгационная ВЧ станция с дистанционным управлением>
Мобильный ВЧ/ОВЧ/УВЧ радиомониторинг
Стационарный ОВЧ/УВЧ радиомониторинг
Для стационарных и полумобильных пеленгационных ОВЧ/УВЧ систем была разработана пеленгационная антенная система, состоящая из R&S®ADD053 и R&S®ADD070. Антенная система в сочетании с R&S® DDF 05E представляет собой чрезвычайно точную и чувствительную систему пеленгации.
Мобильная пеленгация GSM
Со встроенной опцией GSM система R&S® DDF 05E обеспечивает пеленгацию каждого работающего мобильного телефона в заданном канале. В зависимости от числа занятых временных слотов, на графический интерфейс пользователя (GUI) может выводиться до восьми пеленгов. Пеленгация мобильных телефонов предъявляет к пеленгатору очень жесткие требования, потому что пакет сигнала GSM имеет длительность всего 577 мкс Обладая способностью обнаруживать сигналы с минимальной длительностью всего 400 мкс, R&S®DDF 05E обеспечивает надежную пеленгацию мобильных телефонов GSM
Пеленгационная ВЧ станция с дистанционным управлением
Вместе с широкоапертурной пеленгаторной антенной R&S®ADD011 пеленгатор R&S®DDF 01E образует пеленгационную систему ВЧ диапазона от 300 кГц до 30 МГц, отличающуюся высокой точностью и чувствительностью.
Мобильный ВЧ/ОВЧ/УВЧ радиомониторинг
Для мобильного обнаружения и пеленгации во всем диапазоне частот нужно компактное пеленгационное оборудование, широкополосные антенны и соответствующие методы пеленгации.
Компания Rohde & Schwarz предлагает оптимизированное пеленгационное оборудование и антенны, обеспечивающие непрерывное перекрытие диапазона частот от 300 кГц до 3 ГГц. Весь диапазон перекрывается всего тремя пеленгаторными антеннами, дающими очень хорошие результаты, несмотря на малые размеры. Выше 200 МГц мобильная система обеспечивает точность и чувствительность пеленгации не хуже, чем стационарные системы.
Эксплуатация
Пеленгационный преобразователь и блок цифровой обработки в стандартной конфигурации не имеют органов управления и индикации. Пеленгатор управляется с помощью мощного внешнего ПК (с Windows2000/XP), подключенного к системе R&S® EBD061 через «быстрый» Ethernet. В комплект поставки каждого пеленгатора входит пакет программного обеспечения с графическим интерфейсом и такими дополнительными программными модулями, как модуль одностанционной пеленгации (SSL) в коротковолновом диапазоне и пеленгатор GSM.
