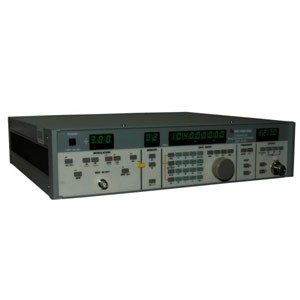

АНР-2140 Генератор высокочастотный АКТАКОМ
Общие характеристики
- Параметры дисплея:
- Основной дисплей (частота) - 9 разрядов, LED
- Дисплей модуляции - 3 разряда, LED
- Дисплей выходного уровня - 4 разряда, LED
- Дисплей памяти - 2 разряда, LED
- Память: 100 ячеек (частота, модуляция, выходной уровень) 3 ячейки (ВЧ выход)
- Предустановки:
- FM: 3,5 кГц; 22,5 кГц; 75 кГц AM: 30%
- Напряжение питания: 100/117/220/240 В 50/60 Гц
- Размеры: 430х100х420 мм
- Вес: 12,2 кг
Частотные характеристики
- Диапазон:
- 10 кГц…1040 МГц
- Разрешение:
- 10 Гц (10 кГц…500 МГц)
- 20 Гц (500 МГц…1040 МГц)
- Точность:
- ±1 ppm
- Параметры модуляции
- Типы модуляции:
- АМ, ЧМ, ФМ
- Источник модуляции:
- внутренний, внешний
- Внутренняя модуляция:
- Частота: 400 Гц; 1кГц
- Искажения: <1%
- Внешняя модуляция:
- Диапазон: 10 Гц…50 кГц
- Входной уровень: 0,9…1,1 Вскз
- Входной импеданс: 100 кОм
Частотная модуляция (FM)
- Девиация частоты:
- 0…100 кГц (1 МГц…1040 МГц)
- Fнес*10% (<1 МГц)
- Разрешение:
- 10 Гц (девиация 0…10 кГц)
- 100 Гц (девиация 10 кГц…100 кГц)
- Точность:
- ±5% (Fмод= 400 Гц/1 кГц)
- Нелинейность АЧХ:
- ±0,5 дБ (50 Гц…50 кГц)
- Общие искажения:
- < 0,5 % (Fнес <250 кГц, девиации <25 кГц)
- <2% (Fмод=1 кГц, макс.девиация, Fнес>250 кГц)
Частотная модуляция DC (DC FM)
- Девиация частоты:
- 0…40 кГц (500 МГц…1040 МГц)
- 0…20 кГц (250 МГц…500 МГц)
- 0…10 кГц (125 МГц…250 МГц)
- 0…5 кГц (62,5 МГц…125 МГц)
- 0…1 кГц (<62,5 МГц)
- Разрешение:
- 10 Гц (0…10 кГц девиация)
- 100 Гц (10 кГц…40 кГц девиация)
- Частота модуляции:
- DC…2 кГц (200 Мсэмп/сек)
Фазовая модуляция (PM)
- Диапазон:
- 0…10 радиан
- Разрешение:
- 0,01 радиан
- Нелинейность АЧХ:
- ±1,0 дБ (10 Гц…10 кГц)
- Точность девиации:
- ±5% (Fмод=1 кГц)
Амплитудная модуляция (AM)
- Коэффициент АМ (глубина модуляции):
- 0….99,5%
- Разрешение:
- 0,5 %
- Точность:
- ±4% от глубины модуляции
- Нелинейность АЧХ:
- ±0,5 дБ (50 Гц…15 кГц)
Амплитудные характеристики
- Амплитуда:
- -127 дБм…+6 дБм (0,2 мкВ…892 мВ)
- Разрешение:
- 0,1 дБ
- Точность:
- ±1 дБ (10 кГц…1040 МГц, >-10 дБм)
- ±2 дБ (10 кГц…1040 МГц, <-10 дБм)
- Нелинейность АЧХ:
- ±0,5 дБ (10 кГц…1040МГц и уровне -10дБм…+6дБм)
- КСВН:
- <1,5:1 (<-10дБм)
- Выходной импеданс:
- 50 Ом
- Единицы измерения:
- дБм, дБмкВ
- Ложные искажения:
- <-35 дБ (Fнес<62,5 МГц, 0 дБм)
- <-25 дБ (Fнес>62,5 МГц, 0 дБм)
- Шумовые остаточные искажения несущей:
- <7 Гц (для FM)
- <0,05 % (для AM)
Комплектация:
- Прибор
- ВЧ кабель (N-тип - N тип)
