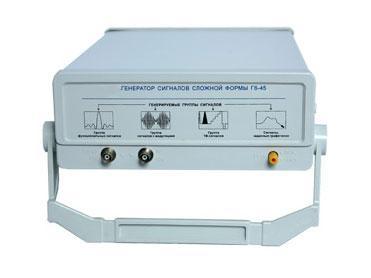

Генератор сигналов сложной формы Г6-45
Также этот прибор может называться: Г6 45, Г645.
Г6-45 генератор сигналов сложной формы служит для генерирования стандартных электрических сигналов синусоидальной, треугольной, прямоугольной и пилообразной формы, а также сигналов с различными видами модуляции, функциональных и телевизионных сигналов.
Сфера применения: настройки, исследования и испытания систем и приборов, используемых в радиоэлектронике, вычислительной и измерительной техники, машино-и приборостроении.
Технические характеристики Г6-45:
Диапазон частот генерируемых сигналов:
- синусоидальная форма - от 0,01 Гц до 100 МГц;
- прямоугольная форма - от 0,01 Гц до 10 МГц;
- треугольная и пилообразная форма - от 0,01 Гц до 100 кГц.
Количество поддиапазонов частот генератора - 10.
Сигнал синусоидальной формы
Пределы погрешности частоты сигнала:
- основная - ±0,005%;
- дополнительная - ±2,5·10-3%.
Дискретность установки частоты генератора - 10-4 от нижней частоты поддиапазона.
Максимальная амплитуда напряжения выходных сигналов при сопротивлении 50 Ом:
- от 0,01 Гц до 10 МГц - не менее 0,995 В;
- от 10 МГц до 100 МГц - не менее 0,5 В.
Пределы погрешности амплитуды напряжения выходного сигнала Г6-45 в диапазоне до 1 МГц:
- от 0,004 В до 0,05 В - ±5%;
- от 0,05 В до 0,1 В - ±1%;
- от 0,1 В до 1 В - ±0,5%.
Относительная нестабильность амплитуды напряжения в диапазоне от 20 Гц до 10 МГц - не более ±0,1% за 15 рабочих минут.
Неравномерность амплитуды напряжения выходного сигнала Г6-45:
- от 0.01 Гц до 1 МГц - 1%;
- от 1 МГц до 10 МГц - 5%.
Коэффициент гармоник сигнала приборов генераторы Г6-45 в диапазоне до 200 кГц - не более 0,5%.
Ослабление наибольшей по амплитуде гармоника-сигнала:
- до 10 МГц - 30 дБ;
- от 10 МГц до 50 МГц - 25 дБ;
- от 50 МГц до 100 МГц - 20 дБ.
Потребляемая мощность - не более 20 В·А.
Среднее время восстановления работоспособного состояния - не более 4 ч.
Средняя наработка на отказ - не менее 8000 ч.
Сигнал треугольной формы
Допустимый коэффициент нелинейности сигнала, на уровне от 0,1 до 0,9 - ±1%.
Сигнал прямоугольной формы
Неравномерность вершины сигнала генератора - 5%.
Длительность фронта, среза - 10 нс.
Величина выбросов за фронтом и за срезом - 3%.
Пределы погрешности коэффициента заполнения сигнала - 1%.
Интерфейс Г6-45 - LPT.
Габаритные размеры - не более 360×270×110 мм.
Масса - не более 3 кг.
Условия эксплуатации Г6-45:
Температура окружающей среды - от 10º С до 35º С.
Относительная влажность воздуха при температуре 25º С - 80%.
Напряжение генератора - 230±23 В.
Частота - 50±1 Гц.
