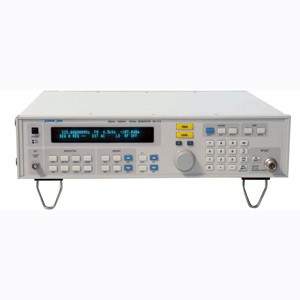

SG - 1710 генератор является высокопроизводительной общего сигнала цели. Он охватывает диапазон частот от 200 кГц до 1 ГГц с низким уровнем фазовых шумов и FM / AM модуляцией..
|
Значения
|
||
Частота
|
Диапазон
|
200 кГц … 1000 МГц
|
|
Дискретность установки
|
1 Гц
|
||
Погрешность установки
|
0.5 ppm (±0.5 ×10–6)
|
||
Выходной уровень
|
Диапазон
|
–127…13 дБм на нагрузке 50 Ом
–14 дБн…126 дБн на холостом ходу
|
|
Дискретность установки
|
0.1 дБ
|
||
Погрешность установки
|
±1.0 дБ ( > –37 дБм),
±(1.5 дБ + 0.1 дБ/10 дБ) ( ≤ –37 дБм)
|
||
Выходное сопротивление
|
50 Ом; КСВН < 1.5
|
||
Неравномерность АЧХ
|
± 1.2 дБ при уровне 0 дБм
|
||
Гармоники несущей
|
≤ –30 дБ
|
||
Субгармоники
|
≤ минус 25 дБс (> 550 МГц)
|
||
Паразитные
составляющие
|
≤ минус 50 дБс (< 137.5 МГц);
≤ минус 60 дБс (137.5…1000 МГц)
|
||
Паразитная модуляция
немодулированного
сигнала
|
ЧМ:
< 30 Гц (< 137.5 МГц)
< 5 Гц (137.5…275 МГц)
< 10 Гц (275…550 МГц)
< 20 Гц (550…1000 МГц)
АМ:
< –65 дБс
|
||
Защита обратной мощности
|
25 Вт макс.
|
||
Модуляция
|
Фиксированные частоты
|
400 Гц, 1 кГц
|
|
Внутренняя модуляция
|
10…20 кГц
|
||
Внешняя модуляция
|
Вход: 600 Ом; 1.5 В пик-пик
|
||
ЧМ
|
Девиация частоты
|
0…100 кГц
|
|
Дискретность установки
|
100 Гц
|
||
Погрешность установки
|
±6% от установленного значения
|
||
Коэффициент
гармоник огибающей
|
< 2 % (частота модуляции 1 кГц;)
|
||
АМ
|
Глубина модуляции
|
0.0…100 % (уровень несущей ≤ 7 дБм)
|
|
Дискретность установки
|
0.1 %
|
||
Погрешность установки
|
±1% + (±5% от установленного значения)
|
||
Коэффициент
гармоник огибающей
|
<5% (глубина АМ 70…90%),
<3% (глубина АМ 30…70%),
<1.5% (глубина АМ 0…30%)
|
||
Память настроек
|
Объем
|
На 300 профилей
|
|
Прочие
|
Дисплей
|
Вакуумно-флуоресцентный
|
|
Габариты
|
115 × 430 × 410 мм
|
||
Масса
|
~14 кг
|
||
Напряжение питания
|
115 / 230 В, 50 / 60 Гц
|
