Стандарт частоты Pendulum с опорным генератором OCXO, 5х10МГц, 1х5МГц
• Рубидиевый или высокостабильный термостабилизированный источник опорной частоты
• 5 выходов 10 МГц, 1 выход 5 МГц в стандартной конфигурации
• Опциональное исполнение 10 выходов 10 МГц
• Старение 0,001 ppm за 10 лет (рубидиевый стандарт)
• Идеальны для применения в телекоммуникационных тестовых системах и калибровочных лабораториях.

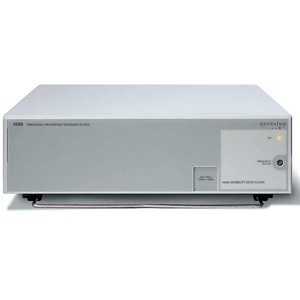

Источники опорной частоты фирмы Pendulum, модель 6689 с рубидиевым опорным генератором и модель 6688 с высокостабильным термостабилизированным опорным генератором, разработаны для применения в тестовых системах, где необходим высокостабильный источник опорной частоты, к которому требуется подсоединять несколько приборов или тестеров.
Источники опорной частоты подходят также для использования в калибровочных лабораториях для калибровки различных приборов, например, частотомеров и синтезаторов частоты.
Рубидиевый стандарт частоты Pendulum 6689 может быть использован в качестве первичного лабораторного источника опорной частоты, так как его уход частоты, обусловленный старением, составляет менее 0,001 ppm за 10 лет.
Технические характеристики Pendulum
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
Выходы опорной частоты
|
|
Стандартная модель
|
5 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
|
С опцией 70
|
10 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
|
Стабильность частоты
|
|
Старение/месяц
|
6688 (термостаб.): 3х10-9
|
6689 (рубидиевый): 5х10-11
|
|
Старение/год, /10 лет
|
6688 (термостаб.): 2х10-8 (1 год)
|
6689 (рубидиевый): 1х10-9 (10 лет)
|
|
Влияние температуры (0… +50 °C)
|
6688 (термостаб.): 2,5х10-9
|
6689 (рубидиевый): 3х10-10
|
|
Кратковременная стабильность
|
6688 (термостаб.): 5х10-12, Т=10с
|
(Девиация Аллана)
|
5х10-12, Т=1с
|
|
6689 (рубидиевый): 1х10-11, Т=10с
|
|
3х10-11, Т=1с
|
Стабильность после прогрева
|
6688 (термостаб.): 5х10-9 за 10 минут
|
6689 (рубидиевый): 4х10-10 за 11 минут
|
|
Общие характеристики
|
|
Диапазон рабочих температур
|
0… +50 °C
|
Питание
|
90 В - 264 В, 47 Гц – 63 Гц
|
Потребляемая мощность
|
6688: < 20 Вт при прогреве, < 7 Вт при непрерывной эксплуатации
|
6689: < 70 Вт при прогреве, < 30 Вт при непрерывной эксплуатации
|
|
Габаритные размеры
|
315 x 86 x 395 мм
|
Масса
|
4.8 кг (нетто), 7.8 кг (в упаковке)
|
Опции
|
|
Опция 70: 5 дополнительных выходов 10 МГц
|
