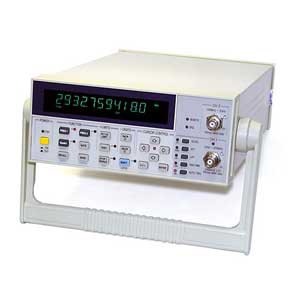

Частотомер Ч3-85 является высокопроизводительным измеретилем с базовой комплектацией, которую можно расширять дополнительными опциями. Частотомер Ч3-85 представляет собой недорогой бюджетный прибор, который одновременно является простыми в управлении, и в тоже время функциональными. При небольших габаритах и массе всего 2 кг, частотомер Ч3-85 имеет три входа: Кан 1, Кан 2, Кан 3. Два входа низкочастотные (Кан 1 и Кан 2) предназначены для измерений периода, частоты, временного интервала между сигналами в спектральном диапазоне входных сигналов от 0,14 мГц до 150 МГц. Низкочастотные входы имеют регулируемое входное сопротивление 1 МОм и 50 Ом. Кроме этого, для улучшение качества измерения низкочастотных сигналов может быть включен фильтр нижних частот с частотой среза 100 кГц, а также для расширения динамического диапазона входных напряжений до 15 В - встроенный аттенюатор 20 дБ. Третий вход Кан 3 имеет сопротивление 50 Ом и применяется для измерения частоты ВЧ сигналов. Диапазон частот измеряемых сигналов Ч3-85 находится от 500 МГц (в базовой комплектации) до 9 ГГц. Дисплей данного частотомера является 12-разрядным и обеспечивает полноразрядную индикацию частоты при времени счета 10 секунд и соответствующее временное разрешение от 7 нс. Частотомер оборудован интерфейсом RS-232, что позволяет легко автоматизировать все измерения.
Комплектация частотомера Ч3-85
Параметр |
Значения |
КАНАЛЫ 1, 2 |
|
Диапазон частот |
0,14 мГц – 150 МГц (каналы 1, 2) |
Диапазон периодов |
7 нс – 7000с |
Диапазон временных интервалов |
20 нс – 7000 с |
Фазовый сдвиг |
0 - 3600 |
Длительность импульсов |
>20 нс при периоде следования не более 100 с |
Скважность |
1 – 99 % при периоде следования не более 100 с |
Счет импульсов |
0 – 1×1012 |
КАНАЛ 3 |
|
Диапазон частот |
100 МГц – 500 МГц. |
ПАРАМЕТРЫ ВХОДА |
|
Входное сопротивление |
1 МОм //45 пФ и 50 Ом (каналы 1 и 2) |
Входное напряжение |
Диапазон частот до 100 МГц: 30 мВ – 1,5 В, Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В, Диапазон частот 1,5 ГГц – 9 ГГц: 30 мВ – 1 В |
Связь по входу |
Каналы 1 и 2: открытый и закрытый вход |
Канал 3 |
закрытый вход, 50 Ом |
ПОГРЕШНОСТЬ |
|
Погрешность опорного генератора |
± 1 x 10-7 |
Разрешение по частоте |
9 разрядов (время счета - секунда) |
ОБЩИЕ ДАННЫЕ |
|
Разрядность индикатора |
Максимально 12 |
Интерфейс |
RS-232C |
Опции |
Расширения частотного диапазона 1,5 - 9 ГГц (опции №3 - 6) |
Интерфейс |
GPIB (КОП) |
Напряжение питания |
115 / 230 В; 50 / 60 Гц. |
