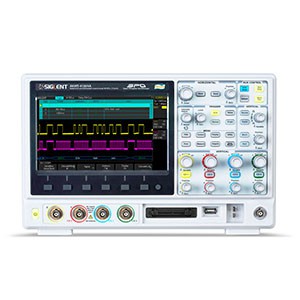

Осциллографы имеют большой цветной TFT-дисплей с диагональю 20 см (SVGA, 8х14 дел, разреш. 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC). Опционально доступен GPIB в виде коммуникационного USB кабеля-адаптера. Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.
Канал вертикального отклонения |
|
Количество каналов |
4 |
Полоса пропускания (-3 дБ) |
0…70 МГц |
Коэф. отклонения (Коткл.) |
2 мВ/дел…10 В/дел |
Погрешность установки Коткл |
± 3 % |
Время нарастания |
≤ 5 нс |
Входной импеданс |
50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ |
Макс. входное напряжение |
400 Вскз (DC+AС пик), Кат I |
Математика |
+, -, х; /; БПФ, d/dt, ∫dt, √ |
Канал горизонтального отклонения |
|
Коэф. развертки (Кразв.) |
1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел |
Погрешность установки Кразв. |
± 0,0025 % |
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
Синхронизация |
|
Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
Режимы запуска развертки |
Автоматический, ждущий, однократный |
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск |
20 делений |
Послезапуск |
1000 делений |
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации |
Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
Аналого-цифровое преобразование |
|
Разрешение по вертикали |
8 бит |
Частота дискретизации |
1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция |
SinX/x |
Длина записи |
14 МБ (28 МБ при объединении каналов) |
Пиковый детектор |
2 нс |
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
Курсорные измерения |
|
Функции |
∆U; ∆T; 1/∆T |
Автоматические измерения |
|
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
