«3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных
4 изолированных канала, разъем D9-тип
Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III
Полоса пропускания: 20 МГц
Максимальная частота дискретизации: 400 МГц.
Переключаемое разрешение АЦП: 12 бит или 14 бит
Максимальный объем памяти: 256 МБ
Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)
Быстрое преобразование Фурье (БПФ)
Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000)
Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц.
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)
Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I?C, LIN, PS/2, SPI, SENT, UART/RS-232 и др.
Допусковый контроль (тест по маске)
Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК)
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
Гарантия 5 лет, масса 500 г
Технические параметры |

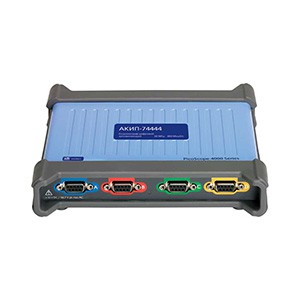

АКИП-74444 |
АКИП- 74444 с пробником 1000 В КАТ III |
|
Канал вертикального отклонения |
Полоса пропускания (-3 дБ) |
20 МГц |
10 МГц |
Время нарастания, не боле |
17,5 нс |
35 нс |
|
Число каналов |
4 изолированные |
Одна дифференциальная пара на подключенный пробник |
|
Коэф. отклонения (Коткл.) |
2мВ/дел...10 В/дел |
500мВ/дел...200В/дел |
|
Диапазоны вх. напряжения |
±10 мВ...±50 В |
±2,5 В ... ±1000 В |
|
Диапазоны вх. напряжения |
5 В-±10 мВ...±500 мВ диапазон |
125 В-±2,5 В...±12,5 В диапазон |
|
50 В -±1 В...±50 В диапазон |
1000 В -±25 В...±1000 В диапазон |
||
Погрешность установки Коткл |
± 1%от полной шкалы ±500 мкВ |
3%от полной шкалы ±12,5 мВ |
|
Диапазон установки смещение |
± 250 мВ (±10 мВ...±500 мВ диапазон) ±2,5 В (±1 В...±5 В диапазон) ±25 В (±10 В...±50 В диапазон) |
±6,25 В (±2,5 В...±12,5 В диапазон) ±62,5 В (±25 В...±125 В диапазон) ±625 В (±250 В...±1000 В диапазон) |
|
Входное сопротивление |
1МОм ±1%/ 17,5 пФ ± 1 пФ |
6,7 МОм ±1%/ 9,3 пФ ± 1 пФ |
|
Вид входа |
открытый, закрытый |
||
Тип входа |
Дифференциальный |
Дифференциальны |
|
9-контактный D-тип |
2х 4 мм типа “банан” |
||
Максимальное напряжение |
±100 В(DC + ACпик) |
1000 В пик (кат III) |
|
Максимальное напряжение между каналом и землей |
±100 В(DC + ACпик) |
1000 В пик (кат III) |
|
Канал горизонтального отклонения |
Коэф. развертки (К раз |
5нс...5000с/дел–режим 12 бит 200нс...5000с/дел–режим 14 бит |
|
Погрешность установки К |
±50 ppm(±0,005%) |
||
Режимы работ |
Основной, окно, ZOOM окна, X-Y |
||
Синхронизация |
Источники синхросигнала |
Любой из аналоговых каналов |
|
Расширенный запуск развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
||
Режим запуска |
Авто., ждущий, однокр., без синхрониз., с сохранением профиля |
||
Аналого-цифровое преобразование |
Разрешение по вертикали |
12 бит, 14 бит–переключаем |
|
Максимальная частота дискретизации (однокр.сигнал) |
Режим 12 бит 1 канал -400 МГц; 2 канала -200 МГц; 3 и 4 канала –100МГц Режим 14 бит 1 канал -50МГц; 2 канала -50МГц; 3 и 4 канала –50 МГ |
||
Частота Дискретизации (цифровой самописец) |
10МГц |
||
Максимальная длина записи |
256 МБ -делится между активными каналами |
||
Режимы сбора данных |
Выборка; после свечение; цифровой самописец |
