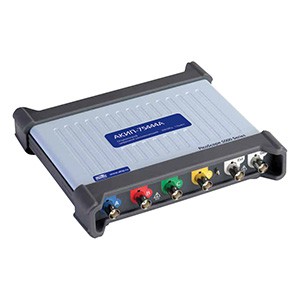

«4 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, генератор сигналов СПФ
Переключаемое разрешение АЦП: 8 бит, 12 бит, 14 бит, 15 бит, 16 бит
Осциллограф: 2/4 канала
Полоса пропускания: 60 МГц, 100 МГц и 200 МГц
Максимальная частота дискретизации: 1 ГГц для однократного сигнала (эквивалентная до 10 ГГц)
Цифровая регистрация на ПК: дискретизация 10 МГц, память 100 МБ
Максимальный объем памяти до 512 МБ (в зависимости от модели)
Автоизмерения (26 параметров); курсорные измерения (?U; ?T)
Анализатор спектра до 200 МГц (БПФ при длине памяти 1 Мб)
Формирование сигналов СПФ: ЦАП 14 бит, частота дискретизации 20 МГц, память до 48 кБ (модели с индексом B)
Допусковый контроль (тест по маске)
Декодирование сигналов CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Функциональный генератор: синус, прямоугольник, треугольник, пост. напряжение /DC, ГКЧ (одновременно с осциллографом!)
Цифровые фильтры, математика
Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка
Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
Гарантия 5 лет, масса 900 г
Параметр |
Значение |
|
Канал вертикального отклонения |
||
Число входных каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…60 МГц (все режимы) |
|
Ограничение полосы пропускания |
20 МГц |
|
Коэф. отклонения (Коткл.) |
20 мВ/дел…4 В/дел |
|
Вид входа |
открытый, закрытый |
|
Погрешность установки Коткл. |
±50 мВ … ±20 В |
≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы |
±10 мВ … ±20 мВ |
Все режимы: ± 5 % от полной шкалы |
|
Время нарастания |
5,8 нс |
|
Входной импеданс |
1 МОм±1% / 13 пФ±1 пФ |
|
Входное напряжение |
± 10 мВ … ± 20 В (11 диапазонов) |
|
Постоянное смещение |
±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) |
|
±2,5 В (диапазоны: 500 мВ, 1, 2 В) |
||
±20 В (диапазоны: 5, 10, 20 В) |
||
Защита от перенапряжения |
± 100 В (DC + ACпик) |
|
Канал горизонтального отклонения |
||
Коэф. развертки (Кразв.) |
2 нс…1000 с/дел |
|
Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
|
Режимы работы |
Основной, ZOOM окна, X-Y |
|
Джиттер синхронизации, скз |
≤ 3 пс |
|
Синхронизация |
||
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|
Условия запуска развертки |
Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый |
|
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) |
|
Вход внеш. синхронизации |
60 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) |
|
Аналого-цифровое преобразование |
||
Разрешение по вертикали |
8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо |
|
Частота дискретизации на канал (однокр. сигнал) |
8 бит |
|
1 канал |
1 ГГц |
|
2 канала |
500 МГц |
|
3 канала |
250 МГц |
|
4 канала |
250 МГц |
|
Эквивалентная частота дискретизации |
2,5 ГГц |
|
Длина памяти (при объедении) |
8 бит: 16 МБ |
|
≥ 12 бит: 8 МБ |
||
Сегментированная память |
10000 сегментов |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец (100 МБ) |
|
Курсорные измерения |
||
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
||
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Статистика |
Минимум, максимум, СКО |
|
Анализатор спектра |
||
Диапазон входных частот |
0…60 МГц |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|
Глубина БПФ |
128…1048576 точек |
|
Функциональный генератор |
||
Формы выходных сигналов |
Синус, меандр, треугольник, постоянное напряжение (DC) |
|
Диапазон частот |
0,03 Гц … 20 МГц |
|
Погрешн. установки частоты |
± 50 ppm (± 0,005 %) |
|
Выходной уровень |
±2 В; погрешность 1%, на нагрузке 50 Ом |
|
ГКЧ |
Прямой/обратный ход |
|
Генератор сигналов произвольной формы |
||
Частота дискретизации |
200 МГц |
|
Длина памяти СПФ |
16 кБ |
|
Разрешение ЦАП |
14 бит |
|
Время нарастания/спада |
< 10 нс |
|
Калибратор |
||
Выход калибратора пробников |
Меандр 1 кГц, 3 Впик-пик, 600 Ом |
|
Декодирование |
||
Формат последов. данных |
CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI |
|
Допусковой контроль |
||
Статистика (Годен/Не годен) |
В допуске, не в допуске, общее кол-во тестов |
