При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства.

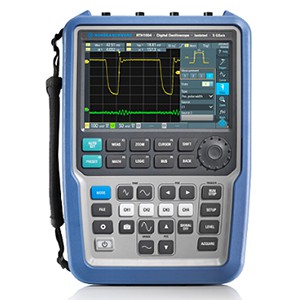

Семейство осциллографов R&S®RTH
Модель |
Полоса пропускания |
Каналы |
Частота дискретизации |
Память |
RTH1002 |
60 МГц |
2осциллографических |
До |
До |
RTH1002-B221 |
100 МГц |
|||
RTH1002-B222 |
200 МГц |
|||
RTH1002-B223 |
350 МГц |
|||
RTH1002-B224 |
500 МГц |
|||
RTH1004 |
60 МГц |
4 осциллографических |
||
RTH1004-B241 |
100 МГц |
|||
RTH1004-B242 |
200 МГц |
|||
RTH1004-B243 |
350 МГц |
|||
RTH1004-B244 |
500 МГц |
Основные свойства
5 приборов в одном: осциллограф, логический анализатор, анализатор протоколов, регистратор данных, цифровой мультиметр;
Каналы с гальванической развязкой;
14 типов запуска обеспечивают достаточную гибкость для точного выделения требуемого сигнала;
Высокоскоростная система сбора данных с функцией архива;
33 функции автоматических измерений;
Поддержка microSD-карт и USB –устройств;
Более 4 часов работы от аккумулятора;
Ударопрочный пыле/влагозащищенный прорезинненый корпус;
Крупные кнопки для удобства работы в перчатках;
Максимальная безопасность в любых средах: CAT IV 600 В / CAT III 1000 В;
Дистанционное управление с использованием проводных и беспроводных технологий для измерений с повышенными требованиями к безопасности;
Цветной емкостной сенсорный дисплей диагональю 7 дюймов;
Масса 2,4 кг.
R&S® RTH1002 |
R&S® RTH1004 |
|
Система вертикального отклонения |
||
Входные каналы |
2 осциллографических |
4 осциллографических |
Полосы пропускания для аналоговых каналов |
60 МГц RTH1002 |
60 МГц RTH1004 |
Максимальная входная частота для логических каналов |
250 МГц |
|
Время нарастания переходной характеристики (расчетное) |
<5,8 нс стандартно |
<5,8 нс стандартно |
Диапазон значений коэффициента отклонения по вертикали |
от 2 мВ/дел до 100 В/дел |
|
Импеданс аналоговые каналы |
1 МΩ+/-1%, 12 пФ +/-2 пФ |
|
Импеданс логические каналы |
100 кΩ+/-2%, ~4 пФ |
|
Максимальное входное напряжение |
BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) |
|
Система горизонтального отклонения |
||
Диапазон временной развертки |
от 1 нс/дел до 500 с/дел |
|
Погрешность временной развертки |
+/- 10×10-6 |
|
Система сбора данных |
||
Частота дискретизации |
1 х 5 ГВыб/с |
1 х 5 ГВыб/с |
Частота дискретизации |
8 х 1,25 ГВыб/с |
|
Глубина памяти |
500 кТочек при дискретизации 5 Гвыб/с |
|
Вертикальное разрешение |
9 бит |
|
Скорость обновления |
до 50’000 осциллограмм/с |
|
Система синхронизации |
||
Источники синхронизации |
входы аналоговых каналов, |
|
Режимы запуска |
автоматический, ждущий, однократный |
|
Виды запуска |
Стандартно: по фронту, по глитчу, по длительности импульса. |
|
Анализ осциллограмм |
||
Автоматические измерения |
до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
|
Курсорные измерения |
Амплитудные и временные |
|
Математическая обработка |
сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия |
|
Тестирование по маске |
тестирование по критерию годен/не годен; |
|
Дополнительные возможности |
||
Регистратор данных |
Одновременно до 4 каналов; |
|
Цифровой вольтметр (DVM) |
- |
Источник: аналоговые каналы; |
Цифровой мультиметр (DMM) |
Источник: 4 мм входы типа “banana”; |
- |
Дисплей |
||
Тип |
Емкостной цветной сенсорный, диагональю7 дюймов |
|
Разрешение |
800х480 пикселей (WVGA) |
|
Общие характеристики |
||
Интерфейсы |
USB, LAN, micro SD card |
|
Питание |
Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; |
|
Габаритные размеры (Ш×В×Г), мм |
201×293×74 |
|
Масса |
2,4 кг с аккумуляторной батареей |
