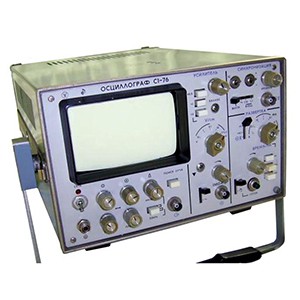

Осциллограф С1-76 универсальный предназначен для исследования сигналов с амплитудой 0,5мВ-300В и длительностью 1мкс-50с. Отличается высокой чувствительностью канала вертикального отклонения и большим рабочим полем экрана.
Установка идентичных режимов работы усилителей в каналах вертикального и горизонтального отклонения луча позволяет наблюдать фигуры Лиссажу и вольтамперные характеристики с разностью фазовых характеристик не более 3º в полосе частот 0кГц-100кГц.
Может использоваться в комплекте аппаратуры для контроля качественных показаний АМ иЧМ передатчиков.
Технические характеристики приборов осциллографы С1-76 универсальные:
Вертикальное отклонение
Полоса пропускания - 0МГц-1МГц;
Время нарастания ПХ - 350нс;
Коэффициент отклонения - 0,5мВ/дел.-20В/дел.; 0,2мВ/дел. (0кГц-100кГц);
Входное сопротивление С1-76 - 1 МОм; 10 МОм(с выносным делителем 1:10);
Емкость - 50пФ; 15пФ (с выносным делителем 1:10).
Горизонтальное отклонение
Коэффициент развертки - 1мкс/см-5с/см (с 10-кратной растяжкой);
Погрешность измерений амплитуды и временных интервалов - 10%;
Тип индикатора - ЭЛТ 13ЛО18В;
Рабочая часть экрана - 60х100мм, 60х60мм (в режиме X-Y);
Питание С1-76 - от сети 220В, 50Гц; 115В или 220В, 400Гц;
Потребляемая мощность - 45В∙А;
Габаритные размеры - 310х180х430мм;
Масса С1-76 - 13кг.
