Четыре в одном! - Осциллограф, мультиметр, анализатор спектра, регистратор.
Частота выборки 1ГГц, 50ГГц в эквивалентном режиме
Глубина памяти в режиме регистратора 800 тыс. точек. Продолжительность записи 24ч. Экспорт записанных данных для последующего анализа
Анализ спектра на основе быстрого преобразования Фурье
В осциллографе применены полностью электрически-изолированные входы, обеспечивающие безопасность при работе на электроустановках до 1000В. (В отличие от многих бюджетных моделей, имеющихся в настоящий момент на рынке приборов, еще только скопметры Fluke и CA обеспечивают полную электрическую развязку и надежную изоляцию обоих каналов осциллографа относительно корпуса и интерфейса от опасного входного напряжения)
Соответствие новому европейскому стандарту безопасности EN 61010-031 (категория CATII – 1000В. CAT III – 600В. )
Цена ниже аналогов

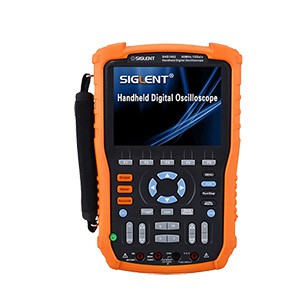

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКОПМЕТРА SHS1102
Модель |
SHS1062 |
SHS1102 |
Полоса пропускания |
60 МГц |
100 МГц |
Количество каналов |
2 |
2 |
Время нарастания фронта |
< 5,8 нс |
< 3,5 нс |
Скорость выборки (в реальном времени) |
1 ГВ/с |
|
Эквивалентная скорость выборки |
50 ГВ/с |
|
Чувствительность по вертикали |
от 2 мВ/дел до 100 В/дел |
|
Скорость развертки по горизонтали |
5 нс/дел - 50 с/дел |
2,5 нс/дел - 50 с/дел |
Сканирование: 100 мс/дел - 50 с/дел |
||
Объем памяти |
2 Мб |
|
Режимы запуска |
события перехода, параметры импульса, видео, внешний |
|
Разрешение по вертикали |
8 бит |
|
Встроенный аппаратный частотомер |
6-ти разрядный, аппаратный |
|
Интерфейсы для связи с ПК |
USB Device, USB Host |
|
Математические операции |
+ , - , / , х , БПФ |
|
Дисплей |
5,7 " цветной, 320 х 240 |
|
Характеристики встроенного мультиметра |
Диапазон |
Погрешность |
Напряжение DC |
от 60 мВ до 1000В |
±1% + 15 е.м.р. |
Напряжение AC |
от 60 мВ до 750В |
±1% + 15 е.м.р. |
Ток DC |
от 60 мА до 10 А |
±1% + 5 е.м.р. |
Ток AC |
от 60 мА до 10 А |
±1,5% + 5 е.м.р. |
Емкость |
40 нФ |
±3% + 10 е.м.р. |
от 400 нФ до 400 мкФ |
±4% + 5 е.м.р. |
|
Сопротивление |
до 60 МОм |
±1,0% + 5 е.м.р. |
Тест на проводимость |
менее 50 Ом |
|
Тестирование диодов, p-n переход |
от 0 В до 2В |
|
Функция |
Trend Plot, объем записи 1,5 М точек |
|
Функция записи |
7М точек |
|
Режим измерения |
авто/ручной |
Максимально допустимые напряжения на входах серии SHS1000 |
|
Прямое подключение к осциллографическому входу |
300 В CAT II |
(без пробника / делителя) |
|
Подключение с пробником / деление 1:10 |
1000 B CAT II / 600 В CAT III |
Допустимое напряжение на входах мультиметра |
1000 B DC / 750 B AC |
Максимально допустимые "плавающие" напряжения на входах серии SHS1000 (определяет качество развязки) |
|
Допустимый уровень "плавающего" напряжения между землей и BNC входом осциллографа |
1000 B CAT II / 600 В CAT III |
Допустимый уровень "плавающего" напряжения между BNC входами осциллографа |
1000 B CAT II / 600 В CAT III |
Допустимый уровень "плавающего" напряжения между BNC входами осциллографа и входами мультиметра |
600 B CAT II / 300 В CAT III |
Общие характеристики |
|
Дисплей |
5,7 " цветной TFT, 320 х 240 точек. |
Питание |
встроенная Li-ion батарея 7,4 В 4500 мА/ч обеспечивает автономную работу в течение 3-х часов. |
Габариты |
260 х 163 х 53 мм |
Масса |
1,5 кг. |
Комплект поставки: |
осциллографические пробники пасивные 2 шт., пробники мультиметра 2 шт., кабель пиатния, адаптер питания, руководство пользователя, программное обеспечение, кейс. |
