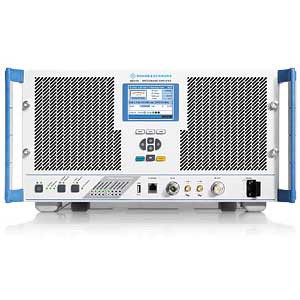

R&S®BBA100/150 - это семейство модульных гибких и современных широкополосных усилителей. Набор функций управления и контроля позволяет создавать на их базе очень компактные ЭМС-системы. В усилители серии R&S®BBA заложена возможность модификации под конкретные требования. Способность к расширению функциональности в максимальной степени защищает сделанные капиталовложения и обеспечивает готовность к будущим изменениям.
Широкополосные усилители R&S®BBA подходят для широкого использования в условиях обеспечения ЭМС в системах связи, в научно-исследовательских учреждениях и при проектировании аппаратных средств. Они поддерживают возможность оптимального масштабирования и конфигурирования. Благодаря модульной конструкции усилители можно легко модернизировать под конкретные требования по выходной мощности и частотному диапазону.
Даже в базовую версию усилителя шириной 19 дюймов и высотой 5 HU включен мощный системный контроллер, обеспечивающий управление в установленных частотных диапазонах (ВЧ-трактах), включение соответствующих компонентов (переключателя входов, предусилителя и усилителя мощности) и контроль работы системы.
Пользовательский интерфейс (графический дисплей на усилителе или интерфейс веб-браузера) обеспечивает эффективное управление усилителем, а поддержка разнообразных интерфейсов дистанционного управления позволяет интегрировать усилитель в состав автоматизированной лаборатории или иной системы. Модули расширения позволяют разместить дополнительные блоки усилителя, что дает возможность преобразовать усилитель R&S®BBA в более мощную систему и/или организовать работу в дополнительных частотных диапазонах.
Технические характеристики:
Частотные диапазоны |
R&S®BBA100 |
9 кГц - 250 МГц |
||
R&S®BBA150 |
800 МГц - 3 ГГц |
|||
Номинальная мощность |
9 кГц - 250 МГц |
125/160/250/500/1000/1700 Вт |
||
80 МГц - 400 МГц |
125/160/250/500/1000/1700 Вт |
|||
250 МГц-1 ГГц |
70/125/250/450/800/1600 Вт |
|||
800 МГц - 3 ГГц |
30/60/110/200 Вт |
|||
Номинальная выходная нагрузка |
|
50 Ом |
||
Колебания коэффициента усиления |
при сжатии 1 дБ |
±2,0 дБ до 1 ГГц |
||
Диапазон регулировки усиления |
|
>20 дБ до 1 ГГц |
||
Паразитный сигнал |
|
макс.-70 дБн, обычно -80 дБн |
||
Возможные типы модуляции |
|
амплитудная, частотная, фазовая, импульсная |
||
Входной импеданс |
|
50 Ом |
||
Уровень входного сигнала |
без модуля переключения ВЧ-входа |
-4 дБмВт |
||
|
с модулем переключения ВЧ-входа |
0 дБмВт |
||
Устойчивость к рассогласованию по входу |
100% |
|||
Выходной импеданс |
50 Ом |
|||
Устойчивость к рассогласованию по выходу |
100% |
|||
ВЧ-портыи порты измерений |
||||
Входной ВЧ-порт |
|
коаксиальное гнездо N или SMA |
||
Выходной ВЧ-порт |
|
коаксиальное гнездо N или гнездо 7/16 DIN |
||
ВЧ-порт измерений |
прямая выходная мощность, опция |
гнездо SMA или N |
||
|
отраженная выходная мощность, опция |
гнездо SMA или N |
||
Порт регистрации измерений |
прямая выходная мощность, опция |
гнездо SMA или N |
||
|
отраженная выходная мощность, опция |
гнездо SMA или N |
||
Дистанционное управление |
||||
Дистанционное управление через GPIB/IEEE 488 |
при наличии GPIB или Ethernet-порта |
IEC60625-2, 24-штырьковый разъем |
||
Дистанционное управление через Ethernet-порт (задний) |
при наличии GPIB или Ethernet-порта |
RJ-45,10/100 Мбит/с, автоматическое согласование, полу/полнодуплексная связь |
||
Дистанционное управление |
опция |
FDDI PMD, 100 Мбит/с, дуплексный SC-разъем |
||
Основные данные |
||||
Диапазон рабочих напряжений |
|
100 В - 240 В пер. тока, 50/60 Гц, одна фаза |
||
Габариты (Ш х В х Г) |
включая вентиляторы, ручки и опору |
430 х250 х710 мм (R&S®BBA100) |
||
размер для крепления в стойке |
19” 1/1, 5 HU (R&S®BBA100) |
