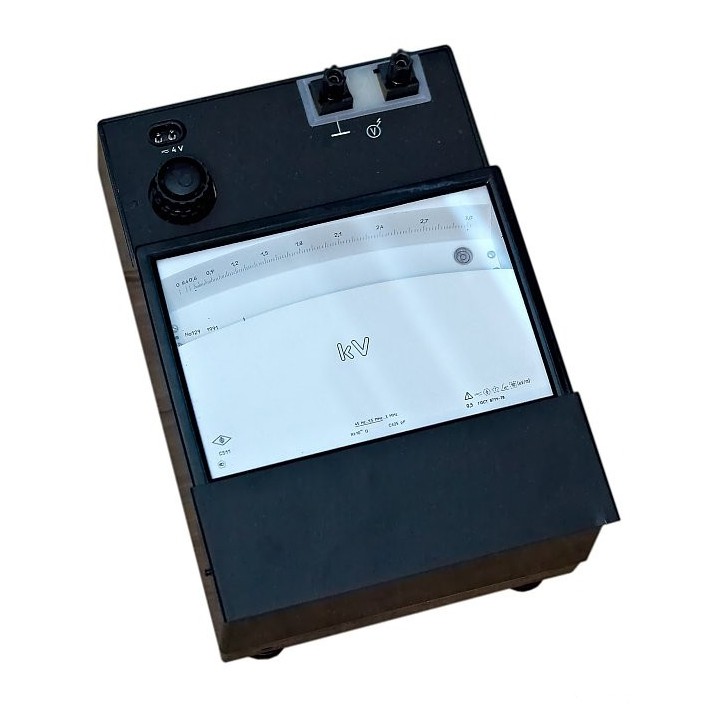

Вольтметр С502 предназначен для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока. Класс точности вольтметра С502 0,5.
Конечные значение диапазона измерений (в зависимости от модификаций): 30В; 70В; 150В; 300В; 450В; 600В; 1000В (1кВ); 1500В (1,5кВ); 3000В (3кВ).
Вольтметры С502 предназначены для измерения напряжения переменного тока в широком диапазоне частот и напряжения постоянного тока.
Вольтметры С502 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80% (при 25 °С);
Вольтметры С502 Т4.1 - тропическое исполнение - в условиях сухого и влажного тропического климата в закрытых помещениях о кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 40°С и относительной влажности до 80% при 25 °С и при более низких температурах без конденсация влага (при более высоких температурах относительная влажность ниже) по ГОСТ 15150-69
Технические данные
Класс точности вольтметра С502 0,5 по ГОСТ 8711-78. Модификации вольтметров указаны в табл.1. Дополнительная погрешность вольтметра С502, вызванная отклонением частоты от верхнего предела нормальной области частот до любой частоты в рабочей области частот, не превышает ±0,5% от конечного значения диапазона измерений.
Время установления показаний вольтметра С502 с конечным значением диапазона измерений 50В не превышает 10 с, вольтметров остальных модификаций - 6 с. Вольтметр С502 может быть использован для измерений на частотах выше рабочей области. Частотные границы и погрешности измерений указаны в табл.1. Входное сопротивление вольтметра С502 постоянному току более 1010 Ом.
Питание цепи освещения вольтметра осуществляется от источника переменного тока напряжением (220+22)В частотой 50-60Гц через понижающий трансформатор, комплектуемый вместе с вольтметром С502, либо от источника переменного или постоянного тока напряжением 4 В. Габаритные размеры: вольтметра 205х290х135 мм; корпуса трансформатора - 65х85х45 мм. Масса: вольтметра С502 не, более 4 кг; трансформатора не более 0,5 кг.
Моди- фи- кация вольт- метра |
Конеч- ное значе- ние диапа- зона измере- ний |
Нор- маль- ная область частот, Гц |
Рабочая область частот, МГц |
Частотные границы в МГц при погрешности измерений в диапазоне |
Вход- ная ем- кость, пФ, не более |
Рас- тяжка Г ГОСТ 9444-74 |
Натя- жение рас- тяжек, Н |
|
От -0,5 до +1,5% от конеч- ного значения диапа- зона измерений |
От -0,5 до 2,5% от конеч- ного значения диапа- зона измерений |
|||||||
С502/1 | 30В |
От 45 до 1·106 |
Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 40 | 0,16 | 0,59 |
С502/2 | 75В | От 45 до 1·106 | Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 35 | 0,4 | 0,98 |
С502/3 | 150В | От 45 до 1·106 | Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 30 | 0,5 | 0,98 |
С502/4 | 300В | От 45 до 1·106 | Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 30 | 0,8 | 0,98 |
С502/5 | 450В | От 45 до 1·106 | Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 25 | 0,8 | 0,98 |
С502/6 | 600В | От 45 до 1·106 | Свыше 1 до 2,5 | Свыше 2,5 до 3,5 | Свыше 3,5 до 5 | 25 | 0,8 | 0,98 |
С502/7 | 1кВ (1000В) | От 45 до 1,5·106 | Свыше 1,5 до 3 |
Свыше 3 до 5 |
- | 25 | 0,8 | 0,98 |
С502/8 | 1,5кВ (1500В) | От 45 до 1,5·106 | Свыше 1,5 до 3 |
Свыше 3 до 5 |
- | 25 | 0,8 | 0,98 |
С502/9 | 3кВ (3000В) | От 45 до 1,5·106 | Свыше 1,5 до 3 |
Свыше 3 до 5 |
- | 25 | 0,8 | 0,98 |
