Предназначено для долговременных исследований и стационарного измерения и контроля:
- усилий натяжения проводов, тросов, оттяжек;
- стрелы провеса на ВЛ;
- усилий в арматуре при изготовлении железобетонных изделий;
- поперечных связей, ригелей и анкерных конструкций.
В отличие от прибора ИТОЭ-10 может измерять усилия до 30 тс и более и применяться
для измерения усилий на тросах большого диаметра (практически без ограничений).
Также ввиду укороченной базы (200 мм) может использоваться там, где неприменимо
устройство ИТОЭ-10, например при малой длине участка измеряемого троса.

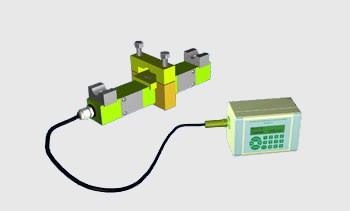

Конструктивно состоит из датчика ДИТ-10 с системой установки на трос и измерительного
терминала УИЦ-01, соединённых между собой кабелем.
Датчик ДИТ-10 устанавливается на измеряемый трос стационарно, путём затяжки болтов
прижимной планки. Это немного усложняет процесс измерения по сравнению с прибором ИТОЭ-10,
однако если не требуется проведение большой серии измерений единовременно на разных тросах,
данный прибор вполне может рассматриваться как средство оперативного измерения.
Ввиду конструктивных особенностей прибор может также применяться:
- Для снятия силовых характеристик, воздействующих на трос в реальном времени:
датчик стационарно устанавливается на трос, терминал считывает результаты измерений с
определённой скважностью (до 1 раза в секунду) и передаёт данные на компьютер, где они
фиксируются в отдельном файле.
- Датчик ДИТ-10 с соответствующим терминалом может использоваться как электронные весы,
там, где невозможна установка и использование типовых весов: например, установив датчик на одном
из тросов палиспаста большегрузного крана можно получить недорогие крановые весы,
грузоподъёмность которых будет определяться только грузоподъёмностью самого крана.
При нагрузках свыше 100 тонн выигрыш в цене по сравнению с обычными крановыми весами составит десятки раз.
- При установке нескольких датчиков ДИТ-10 на разные троса (оттяжки) и подключению их к
системе СКАД-32 можно построить систему мониторинга объекта в реальном времени.
Технические характеристики:
Измеряемое усилие ...............................................0,01 – 20 тс (по заказу любое)
Погрешность измерения ........................................3 %
Максимальный диаметр измеряемого троса .............30 мм (по заказу любое)
Максимальный диаметр измеряемой арматуры .........по заказу
База измерителя ...................................................200 мм
Класс пылевлагозащиты по МЭК529 ........................IP67
Температура эксплуатации ....................................-30 +50С
Габаритные размеры ............................................200х70х80 мм
Масса ..................................................................2,5 кг
