АТТ аппарат для проверки трансформаторов тока предназначен для поверки трансформаторов тока, а также для измерения активных и реактивных составляющих сопротивлений.

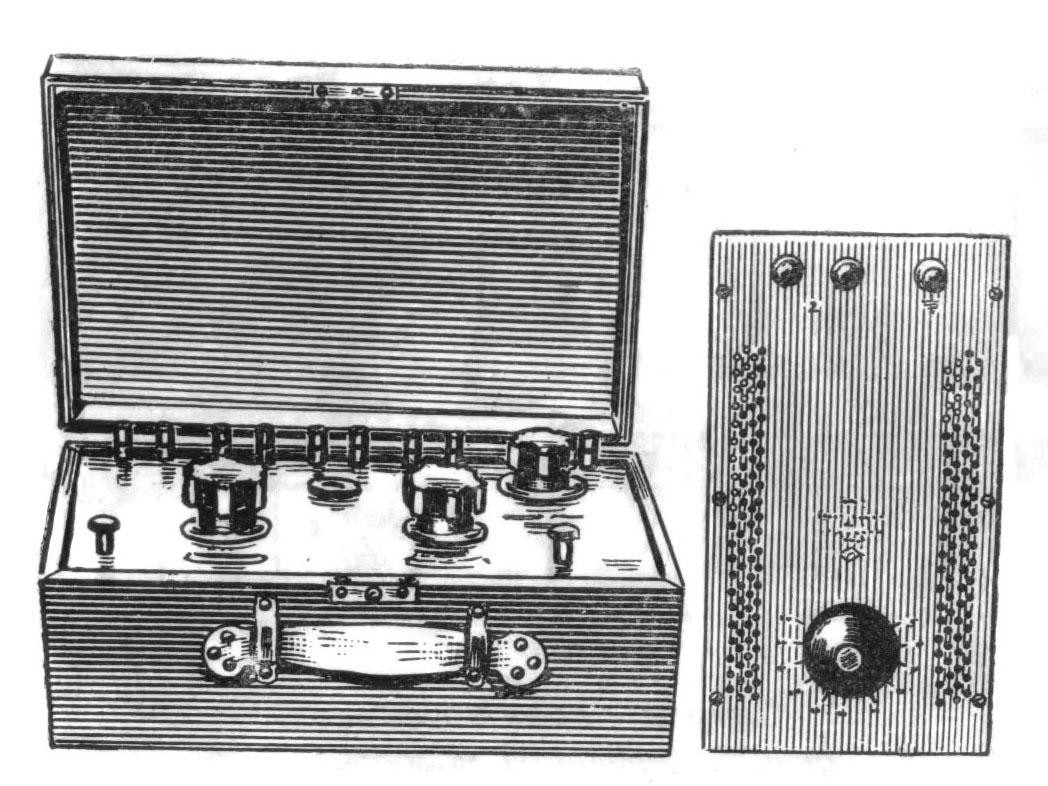

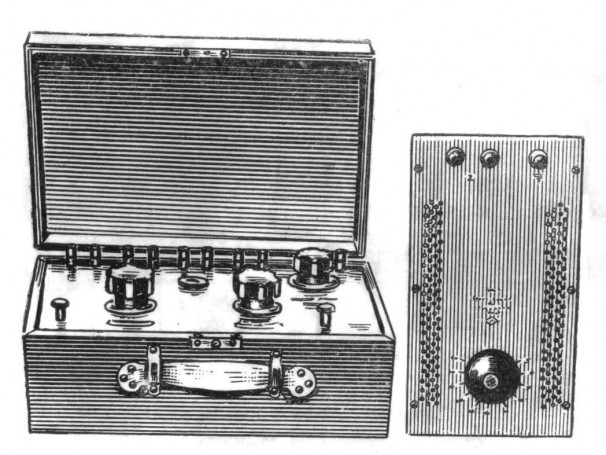

Аппараты АТТ конструктивно оформлены в виде трех отдельных приборов - аппарата АТТ, приставки ПТН и амперметра Э53.
Технические характеристики аппарата АТТ:
Номинальное значение вторичных токов - 5 А.
Величина вторичного напряжения - от 90 В до 110 В.
Рабочая частота - 50 Гц.
Класс точности проверяемых трансформаторов - 0,2; 0,5; 1; 3.
Верхние пределы измерения амперметра - 2 А и 6 А (40% и 120% от номинального потока 5 А).
Полное сопротивление амперметра на обоих пределах измерения при коэффициенте мощности, близком к единице - 0,08 Ом.
Ток зажигания неоновой лампы - от 0,8 А до 2 А.
Напряжение зажигания - не более 80 В.
Испытательное напряжение изоляции приборов - 2 кВ.
Нагрузка на образцовый трансформатор:
- при cosφ от 0,8 до 1 - не более 0,11 Ом;
- при cosφ 1 - 0,01 Ом.
Габаритные размеры:
- аппарата АТТ - 370×265×185 мм;
- приставки ПТН - 290×240×180 мм;
- амперметра - 195×235×120 мм.
Масса приборов:
- аппарата ATT - не более 7,5 кг;
- приставки ПТН - не более 5 кг;
- амперметра - не более 2,5 кг.
Пределы измерения и погрешности при поверке измерительных трансформаторов приведены в таблице:
Обозначение предела измерения | Пределы измерения погрешности коэффициента трансформации | Пределы измерения угловой погрешности |
×0,5 | от -0,75% до +0,75% | от -20 мин до +40 мин |
×1 | от -1,5% до +1,5% | от -40 мин до +80 мин |
×3 | от -4,5% до +4,5% | от -120 мин до +240 мин |
Пределы измерения и погрешности прибора при измерении сопротивлений приведены в таблице:
Обозначение предела измерения | Верхние пределы измерения | |
активной составляющей | реактивной составляющей | |
×0,1 | 0,15 Ом | 0,23 Ом |
×0,2 | 0,3 Ом | 0,46 Ом |
×0,5 | 0,75 Ом | 1,15 Ом |
×1,0 | 1,5 Ом | 2,3 Ом |
×2,0 | 3,0 Ом | 4,6 Ом |
Пределы измерения и погрешности аппаратов АТТ при измерении проводимостей показаны в таблице:
Обозначение предела измерения ×0,0001 | Верхние пределы измерения | ||
активной составляющей | реактивной составляющей | ||
емкостной | индуктивной | ||
×10 | 15 Ом | 23 Ом | 11 Ом |
×20 | 30 Ом | 46 Ом | 22 Ом |
×50 | 75 Ом | 115 Ом | 55 Ом |
×100 | 250 Ом | 230 Ом | 110 Ом |
×200 | 300 Ом | 460 Ом | 220 Ом |
Детали аппарата и приставки смонтированы на основных панелях из изоляционного материала, помещенных в деревянные ящики со съемной крышкой и снабженных ножками и ручками для переноски.
Основной частью прибора является измерительная цепь, включающая два реохорда - синфазный и квадратурный. Напряжение на синфазном реохорде совпадает по фазе с рабочим током, протекающим по измерительной цепи.
Условия эксплуатации АТТ:
Температура окружающего воздуха - от +10° С до +35° С.
Относительная влажность - до 80%.
Напряжение на квадратурном реохорде сдвинуто по отношению к рабочему току на 90°. При всех измерениях напряжение, снимаемое с этих реохордов, служит для уравновешивания падения напряжения, получаемого на отдельных элементах измерительной схемы.
