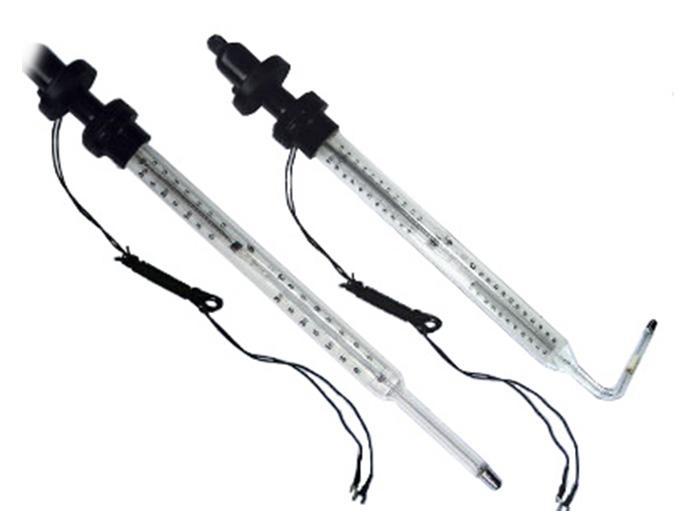

Термометр ртутный электроконтактный ТПК
Также это изделие может называться: tpk.
ТПК термометр стеклянный ртутный электроконтактный с погружаемой нижней частью предназначен для поддержания постоянной температуры или сигнализации о достижении заданной температуры.
Термометры ТПК поддержания постоянной (заданой) температуры используются в промышленных, лабораторных, энергетических и других установках.
Термометры представлены следующими доступными к заказу модификациями:
ТПК-2П | ТПК-7П |
ТПК-3П | ТПК-3У |
ТПК-4П | ТПК-5У |
ТПК-5П | ТПК-7У |
Технические характеристики термометра ТПК:
Длина верхней части - 355 мм.
Термометрическая жидкость - ртуть.
Исполнение термометров ТПК - прямое или угловое.
Длина нижней части, диапазон измерения и цена деления шкалы термометров представлено в таблице:
Модификация | Длина нижней части | Диапазон измерения | Цена деления шкалы |
ТПК-2П | 103 мм | от -35° С до +50° С | 1° С |
163 мм | |||
253 мм | |||
ТПК-3П | 83 мм | от 0° С до +100° С | |
103 мм | |||
163 мм | |||
253 мм | |||
ТПК-4П | 103 мм | от 0° С до+150° С | 2° С |
163 мм | |||
253 мм | |||
ТПК-5П | 103 мм | от 0° С до +200° С | |
163 мм | |||
253 мм | |||
ТПК-7П | 103 мм | от 0° С до +300° С | 5° С |
163 мм | |||
253 мм | |||
ТПК-3У | 104 мм | от 0° С до +100° С | 1° С |
141 мм | |||
ТПК-5У | 104 мм | от 0° С до +200° С | 2° С |
141 мм | |||
ТПК-7У | 104 мм | от 0° С до +300° С | 5° С |
141 мм |
Допускаемая электрическая нагрузка на контактах - не более 1 В·А.
Сила тока - не более 0,04 А.
Питание от цепи постоянного и переменного тока:
- с частотой - не более 50 Гц;
- с напряжением - 220 В.
Средняя наработка до отказа, число замыканий/размыканий - не менее 1 400 000.
Масса - не более 0,5 кг.
Принцип действия термометра основан на тепловом изменении объема термометрической жидкости (ртути), в зависимости от температуры измеряемой среды и на способности ртути проводить электрический ток.
Термометры ТПК состоят из капиллярной трубки с резервуаром, заполненным ртутью, в нижней части капиллярной трубки впаян соединительный контакт из платиновой проволоки, а в верхней части находится узел настройки положения рабочего контакта. Из узла настройки в капилляр входит подвижный рабочий контакт из вольфрамовой проволоки, конец которого, закреплен в подвижной гайке, перемещающейся по микровинту узла настройки.
При вращении микровинта с помощью постоянного магнита, расположенного на верхней части термометра, гайка перемещается и изменяет положение проволоки в капилляре, образуя рабочий контакт со столбиком ртути в заданной температурной точке. Капиллярная трубка, с узлом настройки, защищена стеклянной оболочкой, внутрь которой вложена шкальная пластина.
Термометр электроконтактный ТПК работает в безискровом режиме; должен иметь усилительное устройство. Термометр изготавливается с подвижным рабочим контактом.
Термометр имеет две шкалы. Верхняя шкала служит для настройки термометра на заданную температуру. Настройка производится путем вращения магнитного приспособления, тем самым устанавливая конец вольфрамовой нити на отметке задаваемой температуры. Нижняя шкала служит для контроля температуры, измеряемой среды.
